گیج برو نرو رزوه چیست و انواع آن کدام است؟

برای فردی که به مباحث مترولوژی و اندازه گیری تازه وارد شده است، حجم انبوهی از انواع گیج هایی که برای رزوه و پیچ وجود دارد، می تواند گمراه کننده باشد. اهمیت و نام گذاری آنها گیج کننده است، ولی در این مقاله بر آن خواهیم بود که تا حد ممکن این مباحث را باز کنیم.

در کارگاه های تولیدی، بازرسی قطعات استوانه ای (شفت ها یا سوراخها) برای تایید یا مردود شدن از گیج های برو نرو دهانه اژدری/رینگی (برای کنترل شفت) و گیج های توپی (برای کنترل سوراخ) استفاده می شود. آنها غالبا ساده و قبل درک هستند.

در صورت وجود قطعات رزوه دار (نری یا مادگی)، گیج های رزوه در کارگاه های تولیدی برای مهره (قطعات رزوه داخلی) و پیچی (قطعات رزوه دار خارجی) استفاده می شود. اما هنگامی که نام گذاری قطعات رزوه دار به طور کلی مورد بررسی قرار می گیرد، گیج های رزوه زیادی در انواع مختلفی وجود دارد؛ فردی که با این مباحث به طور کامل آشنا نباشد ممکن است با این اسامی، کاربردشان و استفاده آنها گمراه شود.

در این مقاله تلاش می کنیم که انواع مختلف گیج رزوه و کاربرد آنها را به شما نشان دهیم. قبل از اینکه مقاله را شروع کنیم، لازم به یادآوری است که در قطعه رزوه دار، عوامل موثری دخیل هستند (قطر بزرگ رزوه، قطر کوچک رزوه، قطر گام/متوسط، گام (در رزوه های میلیمتری)،  یا رزوه در هر اینچ (TPI در استاندارد اینچی)، زاویه آزاد و ... . به طور متوسط، گیج برو نرو رزوه قطعه رزوه دار را بر اساس قطر گام تایید/رد می کند. تا زمانی که گیج برو برود (بدون فشار مضاعف تایید شود) و گیج نرو، نرود؛ قطعه مورد تایید می باشد. اما در بعضی مواقع که اندازه قطر بزرگ رزوه (برای رزوه خارجی) یا قطر کوچک (برای رزوه داخلی) مهم می باشد، جدا بر این، گیج برو نرو ساده که برای اندازه گیری سوراخها و شفتهای استوانه ای ساده استفاده می شود نیز مورد استفاده قرار می گیرد تا قطعه ها مورد تایید قرار گیرند.

گیج برو نرو توپی رزوه:

گیج برو نرو توپی رزوه برای کنترل قطعات با رزوه داخلی استفاده می شود. برای قطعات کوچک، گیج دارای دو سر خواهد بود که یک سر آن برو و سر دیگر آن نرو می باشد. برای قطعات بزرگ، معمولا دو انتها از هم جدا می باشند. لازم به ذکر است که یک گیج برو نرو توپی رزوه برای کنترل صحت قطر گام استفاده می شود.

برای تایید قطعه، گیج برو باید از تمام طول قطعه عبور کند، بدون اینکه نیاز به استفاده از زور زیاد باشد و قسمت نرو در دو سمت قطعه باید وارد شود و در بهترین حالت نباید بیش از دو گام وارد قطعه شود.

 گیج برو نرو رزوه رینگی و توپی

گیج برو نرو رینگی رزوه:

گیج برو نرو رینگی رزوه برای کنترل قطعات با رزوه خارجی استفاده می شود. قسمت برو و نرو گیج معمولا از هم جدا می باشند. لازم به ذکر است که یک گیج برو نرو رینگی رزوه برای کنترل صحت عمق رزوه و قطر گام استفاده می شود.

برای تایید قطعه، گیج برو باید از تمام طول قطعه عبور کند، بدون اینکه نیاز به استفاده از زور زیاد باشد و قسمت نرو در بهترین حالت نباید بیش از دو گام وارد قطعه شود.

گیج برو نرو رزوه رینگی

گیج برو نرو رینگی رزوه قابل تنظیم:

این گیج ها نیز به شکل رینگی می باشند اما یک قسمت جدا، قابل تنظیم و پیچ قفل کن برای تنظیم دقیق اندازه گیج وجود دارد. برای تنظیم این گیج ها، "توپی های تنظیم" نیاز است که بعدا در مورد آنها صحبت می کنیم.

گیج برو نرو رزوه قابل تنظیم

مکانیزم گیج رزوه قابل تنظیم

گیج های برو نرو رزوه دهانه اژدر:

اگرچه برای کنترل یک قطعه با رزوه خارجی، استفاده از گیج برو نرو رینگی می باشد، استفاده از گیج برو نرو رزوه دهانه اژدر نیز ممکن می باشد. بعضی از گیج های دهانه اژدر ممکن است با المانهای غلطکی برو طراحی شود که با استفاده از حرکت قطعات رزوه دار درون غلطکها، کنترل سریع را راحت می کند.

اگرچه این گیج ها به دقت گیج های برو نرو رزوه رینگی نمی باشد، اما در تولید انبوه هایی که پیچ باید با سرعت کنترل شود، مناسب تر می باشد. گیج دهانه اژدری به مراتب سریع تر می باشد زیرا قطعات از درون گیج سر می خورند نه اینکه لازم باشد درون گیج باز و بسته شوند. به علاوه سایش و خوردگی در این کیج ها به مراتب کمتر می باشد.

در محل هایی که گیج های دهانه اژدر استفاده می شود، توصیه می شود که یک دست گیج برو نرو رینگی نیز قرار داده شود تا کنترل رندوم قطعات نیز انجام شود و از صحت قطعات اطمینان کامل حاصل شود.

گیج های دهانه اژدر رزوه احتیاج به "رینگی تنظیم" دارند تا اندازه کنترل آنها تنظیم شود.

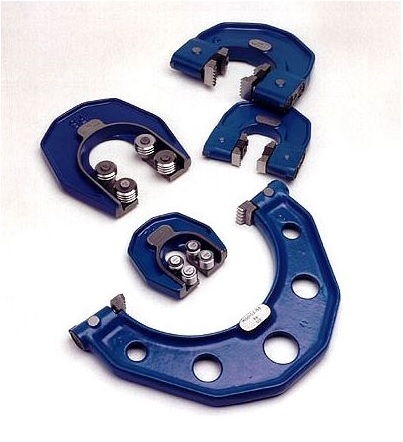

گیج برو نرو رزوه دهانه اژدر
