جکهای هیدروپنوماتیک چگونه کار می کنند؟

جک های هیدروپنوماتیک برای رسیدن به حداکثر نیرو با استفاده از هوای فشرده استاندارد می باشد. این جکها برای صرفه جویی در انرژی، زمان، فضا و هزینه در رنج وسیعی از کاربردها طراحی شده اند.

این قابلینها و مزایا، جکهای هیدروپنوماتیک را در بسیاری از صنایع ایده آل می کند. در کاربردهایی مانند علامت زنی، فرمینگ، پرچ کاری، کشش و ...

کاربرد و نحوه کارکرد:

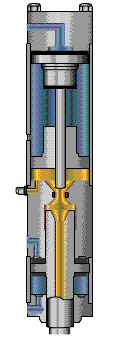

چگونه کار می کنند:

1) حرکت سریع

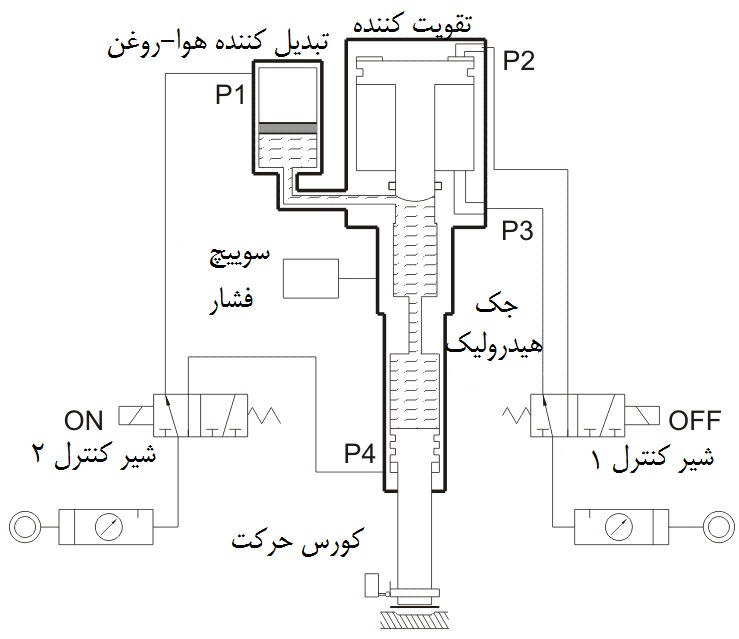

حرکت سریع جک هیدروپنوماتیک

هنگامی که هوا از پورت P1 تغذیه میشود. روغن درون مخزن سریعا جک هیدرولیک را حرکت می دهد. فشار دقیقا به اندازه فشار هوا می باشد اما  مقدار ورودی روغن از لحاظ حجمی زیاد می باشد.

2) تغذیه آنی

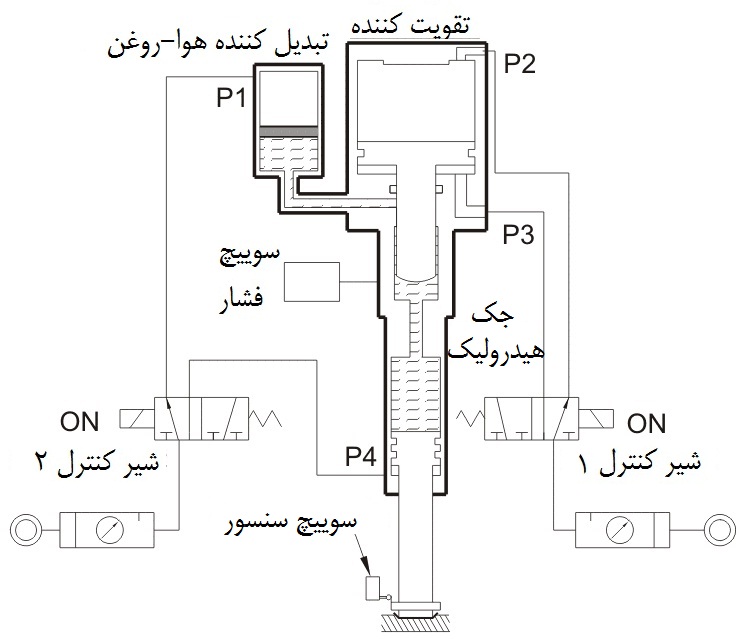

تغذیه آنی جک هیدروپنوماتیک

هنگامی که هوا از پورت P2 تغذیه می شود،  یک شفت تقویت کننده پیشروی می کند. سیالِ فشار بالا به سمت جک هیدرولیک حرکت می کند که باعث ایجاد یک نیروی زیاد می شود.

 3) آزاد شدن سریع

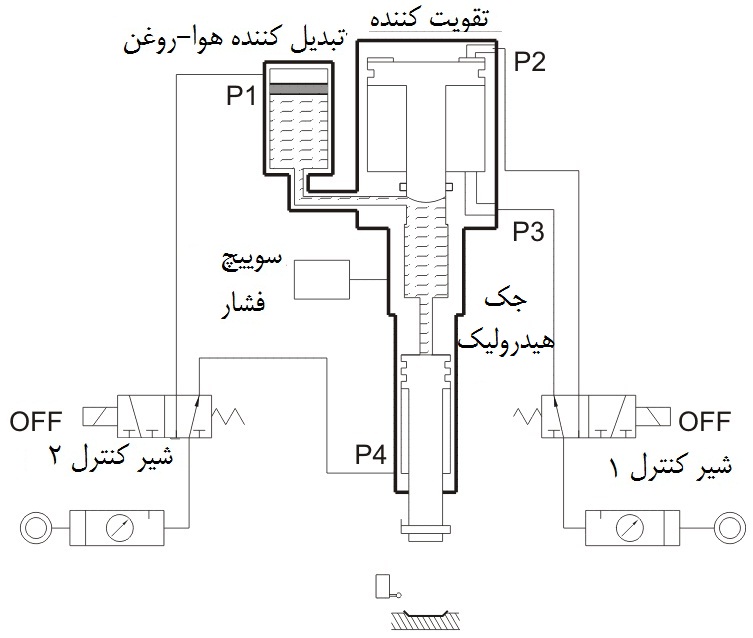

آزادشدن سریع جک هیدروپنوماتیک

هنگامی که هوا به پورت P4 و P3 فرستاده می شود، جک هیدرولیک سریعا بر میگردد و در همان زمان شفت تقویت کننده به عقب برمی گردد.

کاربرد:

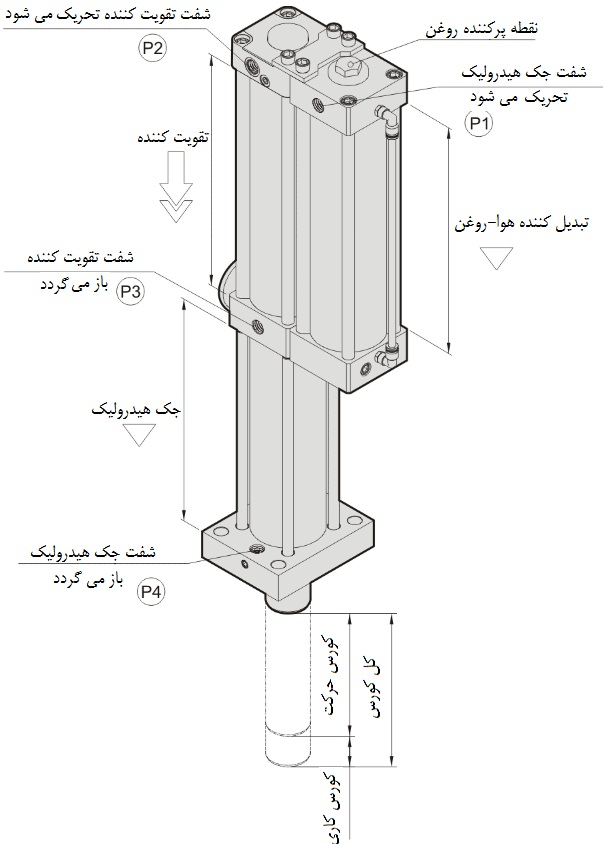

کاربرد جک هیدروپنوماتیک

تقویت کننده باید تراز باشد و سطح آن باید بالاتر از سطح کاری باشد.

تقویت کننده های استاندارد برای استفاده با روغن هیدرولیک طراحی شده اند.

قبل از کارکرد، شفت تقویت کننده و هیدرولیک باید به عقب برگشته باشند.

فرکانس استفاده از آن باید 20 دفعه/دقیقه یا کمتر باشد.
