تلرانس هندسی چیست؟ GD&T چیست و چه کاربردی دارد؟

در طراحی و ساخت قطعات صنعتی، فقط مشخص کردن اندازه‌هایی مانند قطر، طول و ضخامت کافی نیست. ممکن است ابعاد یک قطعه کاملاً مطابق نقشه باشند، اما قطعه در زمان مونتاژ به درستی روی قطعه مقابل قرار نگیرد، سوراخ‌ها در موقعیت مناسب نباشند یا یک سطح نسبت به سطح مرجع به اندازه کافی عمود یا موازی نباشد. اینجاست که تلرانس گذاری هندسی یا GD&T (Geometric Dimensioning and Tolerancing) اهمیت پیدا می‌کند.

GD&T یک سیستم استاندارد برای بیان و تفسیر الزامات هندسی قطعات است که به مهندس طراح اجازه می‌دهد مشخص کند یک قطعه از نظر فرم، جهت، موقعیت و لنگی تا چه اندازه مجاز است از هندسه ایده‌آل خود فاصله داشته باشد. استاندارد ASME Y14.5 یکی از مراجع اصلی برای تعریف و تفسیر اصول GD&T است و این سیستم را به‌عنوان یک زبان مشترک میان طراحی، ساخت و بازرسی قطعات مورد استفاده قرار می‌دهد.

هنگامی که صحبت از GD&T می شود، مسائل بسیار زیادی برای یادگیری هست، بنابراین این مقاله به عنوان یک نقطه شروع برای کمک به شما در درک مفاهیم مهم GD&T می باشد، مطالب زیر شامل:

• تلرانس گذاری هندسی، ناحیه تلرانسی و مبناها
• فریم کنترل مبنا Datum Reference Frame (DRF)
• تفسیر نمادهای GD&T
• فریم کنترل مشخصه
• ارتباط ابعاد اصلی
• اصلاح کننده ها (Material Condition Modifiers)

چرا تلرانس هندسی در نقشه‌های صنعتی اهمیت دارد؟

هیچ قطعه‌ای که در دنیای واقعی ساخته می‌شود کاملاً مطابق هندسه ایده‌آل نقشه نیست. فرآیند ماشینکاری، ریخته‌گری، شکل‌دهی، مونتاژ و حتی اندازه‌گیری، همگی با مقداری تغییر و خطا همراه هستند.

وقتی که قطعه ای تولید می شود، همواره دارای خطا می باشد. غیر ممکن است که قطعه ای را بدون خطا تولید کرد؛ خطا جزئی از ذات فرایند می باشد. برای مثال در یک نقشه دو بعدی، مطابق شکل زیر سطحی نشان داده می شود که کاملا صاف است؛ اما در واقعیت این سطح کاملا صاف نمی باشد.

GD&T این امکان را به ما می دهد که بگوییم: “درست است که این سطح دارای ناصافی می باشد، اما اجازه دهید که میزان این ناصافی را محدود کنیم.” GD&T ابزار مورد نیاز برای محدود کردن حداکثر مقادیر تختی، فرم، استوانه ای ، لنگی و … را فراهم می کند.

GD&T برای بیان دقیق همین نوع الزامات استفاده می‌شود.

در واقع، هدف اصلی GD&T این نیست که همه ابعاد قطعه را با تلرانس بسیار سختگیرانه کنترل کنیم. هدف این است که برای هر ویژگی، فقط به اندازه‌ای که عملکرد قطعه نیاز دارد محدودیت هندسی تعیین شود.این موضوع می‌تواند به کاهش خطا در تفسیر نقشه، ساده‌تر شدن فرآیند ساخت و کنترل بهتر هزینه‌های تولید کمک کند. ASME نیز ارتباط بهتر بین طراحی، تولید و بازرسی و کاهش ابهام در تفسیر نقشه را از کاربردهای مهم GD&T می‌داند.

تفاوت تلرانس ابعادی و تلرانس هندسی چیست؟

در تلرانس گذاری معمولی، معمولاً محدوده مجاز یک اندازه مشخص می‌شود. برای مثال:

Ø20 ± 0.05 mm

یعنی قطر قطعه باید بین 19.95 تا 20.05 میلی‌متر باشد. اما این اندازه به‌تنهایی مشخص نمی کند که محور سوراخ نسبت به سایر ویژگی‌های قطعه دقیقاً در چه موقعیتی قرار گرفته است.

در GD&T می‌توان علاوه بر اندازه، موقعیت، جهت یا فرم هندسی آن ویژگی را نیز کنترل کرد.

برای مثال ممکن است روی نقشه برای یک سوراخ چنین الزامی تعریف شود:

Position ⌀0.2 | A | B | C

در این حالت، موقعیت محور واقعی سوراخ باید در محدوده هندسی تعریف‌شده نسبت به مبناهای A، B و C قرار بگیرد. بنابراین یک تفاوت مهم این است:

تلرانس ابعادی می‌گوید اندازه یک ویژگی تا چه محدوده‌ای می‌تواند تغییر کند؛ GD&T مشخص می‌کند هندسه و موقعیت آن ویژگی تا چه محدوده‌ای مجاز به تغییر است.

ناحیه تلرانسی (Tolerance Zone) چیست؟

یکی از مفاهیم اساسی در GD&T، ناحیه تلرانسی است.

به جای اینکه فقط بگوییم یک سطح یا محور چقدر می‌تواند از مقدار ایده‌آل خود فاصله بگیرد، یک محدوده هندسی برای آن تعریف می‌کنیم و ویژگی واقعی قطعه باید داخل آن محدوده قرار بگیرد.

شکل ناحیه تلرانس به نوع کنترل هندسی بستگی دارد. برای مثال:

• در تختی ناحیه تلرانس بین دو صفحه موازی قرار دارد.
• در راستی یک سطح یا محور باید داخل ناحیه هندسی تعیین‌شده قرار گیرد.
• در موقعیت برای یک محور، ناحیه تلرانس معمولاً به شکل یک استوانه است.
• در پروفیل ناحیه تلرانس می‌تواند دو سطح یا منحنی مرزی باشد که سطح واقعی باید بین آنها قرار بگیرد.
• در استوانه ای بودن ناحیه تلرانس به صورت دو استوانه هم‌محور تعریف می‌شود.

بنابراین هنگام خواندن یک علامت GD&T، فقط خود نماد اهمیت ندارد؛ باید بدانیم چه ناحیه تلرانسی ایجاد می‌کند و این ناحیه نسبت به چه مرجعی تعریف شده است.

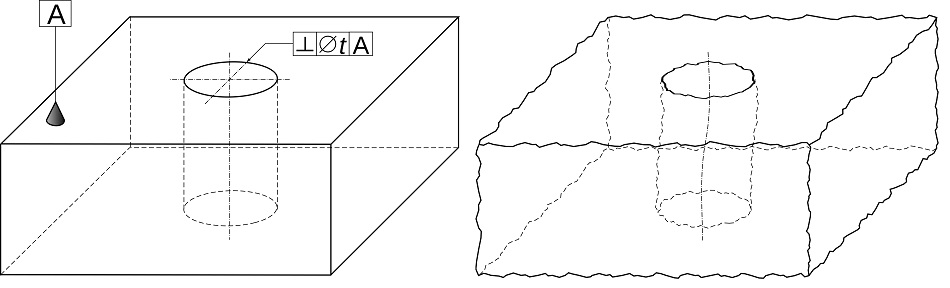

مبنا یا Datum در تلرانس گذاری هندسی چیست؟

در بسیاری از کاربردهای تلرانس گذاری هندسی، لازم است موقعیت و جهت یک ویژگی نسبت به یک مرجع مشخص شود. این مرجع را Datum یا مبنا می‌نامیم.

برای مثال فرض کنید یک قطعه دارای یک سطح کف، یک سطح جانبی و چند سوراخ است. اگر بخواهیم موقعیت سوراخ‌ها را کنترل کنیم، باید مشخص کنیم این موقعیت نسبت به کدام سطوح یا ویژگی‌های قطعه تعریف می‌شود.

در نقشه ممکن است این مراجع با حروفی مانند A – B – C مشخص شوند.

این مبناها در کنار هم یک Datum Reference Frame یا DRF ایجاد می‌کنند که مبنای تعریف بسیاری از الزامات هندسی قطعه است. نکته مهم این است که Datum با Datum Feature یکسان نیست.

مبنا یک مرجع هندسی ایده‌آل است، در حالی که Datum Feature یک ویژگی واقعی روی قطعه، مانند یک سطح، سوراخ یا شیار، است که برای ایجاد آن مرجع مورد استفاده قرار می‌گیرد.

در طراحی، انتخاب مبناها باید تا حد امکان با نحوه عملکرد، مونتاژ و موقعیت‌دهی واقعی قطعه هماهنگ باشد.

مبنا ها و ویژگی ها/فیچرها (Features)

فریم کنترل مبنا  (Datum Reference Frame (DRF در مهندسی طراحی یک سیستم مختصات سه بعدی دکارتی است. مسلما این موضوع مهمترین مفهوم در GD&T است. DRF اسکلت سیستم هندسی است – این فریم مبنا است که همه مشخصات هندسی به آن اشاره شده و مبنای تمام اندازه ها و مشخصات هندسی به آن مربوط است.

DRF شامل شش درجه آزادی (DOF) می باشد، سه تا مستقیم و سه تا چرخشی. به منظور طراحی، ساخت و بررسی قطعات، درجات آزادی ضروری باید محدود شود. قطعات به DRF لینک می شوند بنابراین اندازه گیری، پردازش و محاسبه می تواند انجام شود.

تمایز مهمی بین مبنا ها (Datums) و مشخصه های مبنا (Datum features) وجود دارد. مبنا ها شامل نقاط، محورها (خطوط) و صفحه ها یا ترکیبی از این اجزا می باشند که DFR را تشکیل می دهند. مشخصه های مبنا، مشخصه های فیزیکی (سوراخ، صفحه، شیار، و غیره) و واقعی روی قطعه هستند. آنها کامل نیستند(آنها دارای تنوع هستند). تصاویر زیر در نشان می دهند که مبناها (چپ) تئوری می باشند و مشخصه های مبنا (راست) واقعی و دارای نقص می باشد.

در تعریف یک قطعه، مهندس مشخصه های مبنا در قطعه را که مهم ترین نیاز عملکردی در طراحی را دارد (معمولا مشخصه هایی از قطعه را که در هنگام مونتاژ تاثیر گذار است) مشخص می کند. مشخصه های مبنا که در بخش انتهایی یک فریم کنترل مشخصه Frame Controller Feature  آمده است، به ترتیب اولویت، قطعه را به مبناهای اصلی وصل می کند.

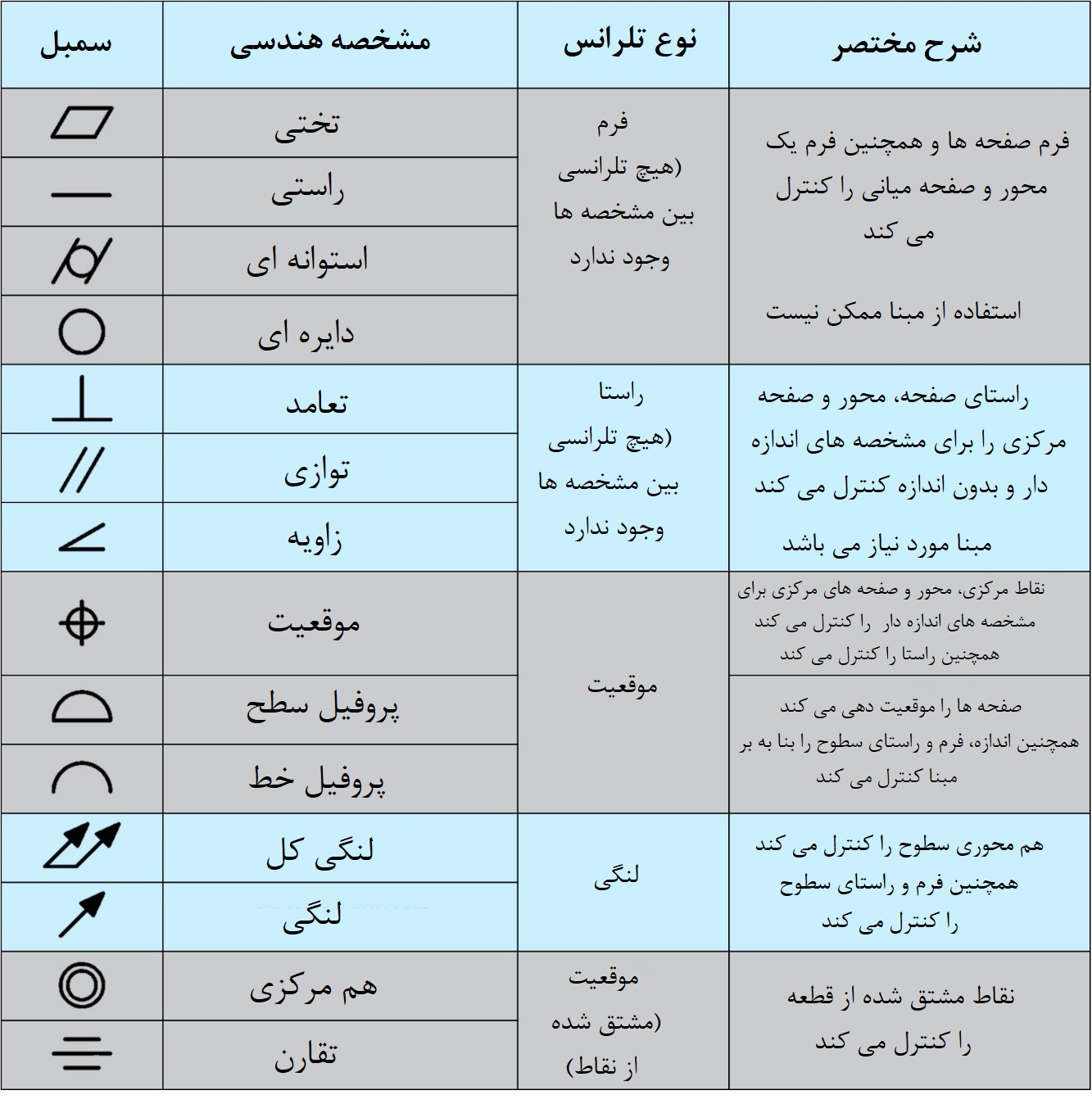

انواع تلرانس های هندسی و نمادهای GD&T

تلرانس های هندسی در استانداردهای مربوط به GD&T در چند گروه اصلی دسته بندی می شوند. نمادهای مورد استفاده و قواعد تفسیر آنها باید مطابق نسخه استاندارد حاکم بر نقشه بررسی شوند.

نمادها یا ویژگی های هندسی مشخصه هایی هستند که اغلب هنگام صحبت در مورد GD&T به ذهن می آیند. در مجموع چهارده ویژگی GD&T وجود دارد و نمادهایی که آنها را نشان می دهند، در ادامه آورده شده است.

تلرانس‌های هندسی بر اساس نوع کنترل به چند گروه اصلی تقسیم می‌شوند:

1. تلرانس‌های فرم (Form)

این تلرانس‌ها شکل هندسی یک ویژگی را کنترل می‌کنند و برای تعریف آنها معمولاً به مبنا نیاز نیست.

مهم‌ترین آنها عبارت‌اند از:

• تلرانس راستی
• تلرانس تختی
• تلرانس گردی
• تلرانس استوانه‌ای بودن

برای مثال، تلرانس تختی مشخص می‌کند یک سطح واقعی تا چه اندازه می‌تواند از یک سطح کاملاً تخت فاصله داشته باشد.

در مقاله جداگانه‌ای درباره تلرانس تختی ، ناحیه تلرانس و روش کنترل آن با جزئیات بیشتری بررسی شده است.

2. تلرانس‌های راستا (Orientation)

این گروه مشخص می‌کند یک ویژگی نسبت به مبنا با چه میزان انحراف مجاز باید قرار داشته باشد.

سه کنترل مهم این گروه عبارت‌اند از:

• تلرانس توازی
• تلرانس تعامد
• تلرانس زاویه‌ دار بودن

برای مثال، اگر روی یک سطح تلرانس تلرانس تعامد اعمال شود، هدف کنترل میزان عمود بودن آن سطح نسبت به مبنا مشخص شده است.

3. تلرانس‌های موقعیت (Location)

در این گروه، محل قرارگیری یک ویژگی نسبت به مبناها کنترل می‌شود.

تلرانسهای این بخش:

• تلرانس موقعیت
• تلرانس هم محوری
• تلرانس تقارن

است.

تلرانس موقعیت در قطعاتی که چند سوراخ، پین یا ویژگی مشابه باید نسبت به یکدیگر و نسبت به مبناها در موقعیت مشخصی قرار داشته باشند، کاربرد زیادی دارد. در طراحی فیکسچرها و گیج‌های کنترلی نیز درک صحیح موقعیت و مبناها اهمیت زیادی دارد.

4. تلرانس‌های پروفیل (Profile)

تلرانس‌های پروفیل برای کنترل شکل یک خط یا یک سطح استفاده می‌شوند:

• تلرانس پروفیل خط
• تلرانس پروفیل سطح

این تلرانس‌ها به‌خصوص در سطوح پیچیده، قطعات ریخته‌گری، قالب‌ها و قطعاتی که شکل سطح اهمیت عملکردی دارد، بسیار کاربردی هستند.

5. تلرانس‌های لنگی (Runout)

این گروه بیشتر برای ویژگی‌های قطعات دوار مورد استفاده قرار می‌گیرد.

دو نوع اصلی آن:

• تلرانس لنگی دایره‌ای
• تلرانس لنگی کل

هستند.

برای مثال در شفت‌ها، قطعات دوار و سط

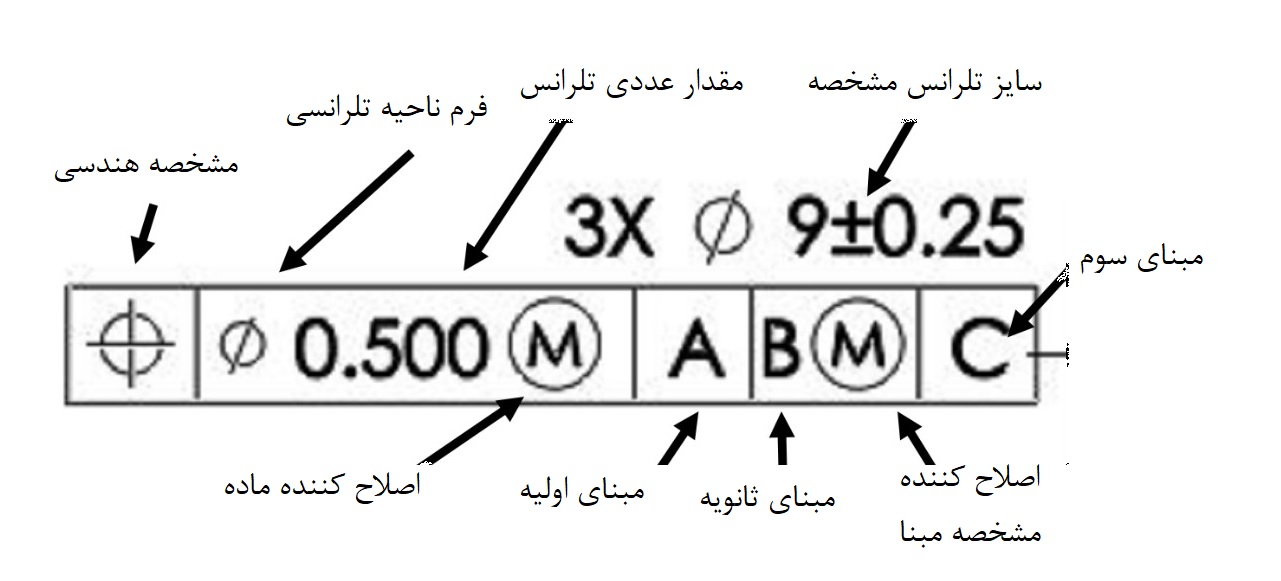

فریم کنترل مشخصه

الزامات هندسی در نقشه های GD&T معمولا داخل یک کادر مستطیلی به نام فریم کنترل مشخصه نمایش داده می شوند.

برای مثال، یک فریم کنترل موقعیت ممکن است شامل اطلاعات زیر باشد:

Position | ⌀0.2 | A | B | C

این مثال به صورت شماتیک نشان می دهد که تلرانس موقعیت با مقدار 0.2 و ناحیه تلرانسی استوانه ای برای ویژگی مربوط تعریف شده و مبناهای A، B و C در مرجع دهی آن نقش دارند. تفسیر دقیق الزام به ابعاد پایه، نوع ویژگی، شرایط ماده و سایر اطلاعات نقشه نیز بستگی دارد.

اجزای اصلی فریم کنترل مشخصه عبارت اند از:

1. نماد کنترل هندسی: نوع تلرانس، مانند موقعیت یا تختی را مشخص می کند.
2. مقدار تلرانس: مقدار مجاز انحراف هندسی را تعیین می کند. نماد قطر، در صورت درج، شکل استوانه ای ناحیه تلرانس را مشخص می کند.
3. اصلاح کننده های تلرانس: در صورت کاربرد، شرایطی مانند حداکثر ماده یا حداقل ماده را مشخص می کنند.
4. مراجع مبنا: مبناهای مورد نیاز را به ترتیب اولویت نشان می دهند.

همه تلرانس ها به مبنا نیاز ندارند. برای مثال، تلرانس های فرم مانند تختی معمولا بدون مبنا تعریف می شوند؛ اما بسیاری از کنترل های موقعیت و راستا به مرجع مشخص نیاز دارند.

هر فریم کنترل باید به عنوان یک الزام کامل تفسیر شود. خواندن یک نماد به تنهایی برای درک کامل مشخصات هندسی کافی نیست.

اولین قسمت یک فریم کنترل مشخصه شامل یکی از چهارده علامت مشخصه هندسی می باشد. فقط یک علامت را می توان در یک فریم کنترل مشخصه قرار داد. اگر دو مورد برای یک مشخصه وجود داشته باشد، باید دو فریم کنترل مشخصه یا یک تلرانس مرکب وجود داشته باشد. تلرانس مشخص شده، سمبل مورد نیاز برای مشخصه را مشخص می کند، مانند: “این ویژگی باید صاف باشد” یا “این ویژگی باید موقعیت یابی شود”.

محفظه دوم یک فریم کنترل مشخصه شامل تلرانس مجموع برای این مشخصه است. تلرانس مشخصه، همیشه یک عدد کامل است، نه یک مقدار مثبت / منفی است.

اگر تلرانس قبل از نماد قطر (Ø) باشد، تلرانس یک قطر یا ناحیه استوانه ای شکل است، همانند موقعیت سوراخ. اگر نماد قطر پیش از تلرانس وجود نداشته باشد، شکل ناحیه تلرانس به طور پیش فرض، به صورت موازی یا یک ناحیه عرضی است، همانند موقعیت یک شکاف یا پروفیل یک سطح.

پس از تلرانس در فریم کنترل مشخصه ، یک اصلاح کننده وضعیت ماده، مانند MMC یاLMC  ممکن است که وجود داشته باشد (نگاه کنید به قسمت اصلاح کننده ها). اگر مشخصه دارای اندازه باشد و هیچ اصلاح کننده ای مشخص نشده باشد، اصلاح کننده پیش فرض RFS است. اگر این مشخصه هیچ اندازه ای نداشته باشد، مثل یک سطح صفحه، اصلاح کننده معنا پیدا نمی کند.

بخش سوم فریم کنترل مشخصه شامل مبنا(ها)ی مشخصه می باشد (اگر به آنها مورد نیاز باشد). برای مثال، اگر تلرانس فرم، مانند نخنب یا راستی، مشخص شود، هیچ مبنایی مجاز نیست. اگرچه، در صورت وجود تلرانس موقعیت، مبنا معمولا مورد نیاز می باشد.

ترتیب حروف الفبایی مبناها هیچ اهمیتی ندارد – اهمیت آنها ترتیب نوشتن آنها می باشد، از چپ به راست به عنوان مبنای اولیه، ثانویه و سوم شناخته می شود. مبنای اولیه، مبنایی است که اولین تماس را ایجاد می کند (حداقل تماس با 3 نقطه)، مبنای ثانویه، دومین تماس را ایجاد میکند (حداقل تماس در 2 نقطه)، و سومین مبنا، سومین تماس را دارد (حداقل تماس در 1 نقطه). تماس با سه مشخصه مبنا به طور همزمان، سه صفحه عمود بر هم یا به اصطلاح DRF را ایجاد می کند. DRFها توسط شبیه ساز های مبنا ایجاد می شود که شبیه سازها شامل تجهیزات تولید، پردازش و بازرسی مانند صفحه، کولت، سه نظام، پین گج و غیره می باشد.

در شرایط خاص، اصلاح کننده های مشخصه مبنا مانند حداکثر مرز مادهMMB  یا کمترین مرز مادهLMB  ممکن است به مشخصه مبنا اعمال شود. اصلاح کننده پیش فرض، صرف نظر از مرز ماده RMB می باشد. از آنجا که مشخصه مبنا دارای اندازه است (می تواند بزرگتر و کوچکتر شود)، اطلاعات در مورد اندازه مورد نظر، که مرجع مشخصه مبنا در آن استفاده می شود، لازم است. وضعیت اصلاح شده مشخصه (MMB، LMB، RMB) اندازه یا شرایط شبیه ساز مشخصه مبنا را مشخص می کند.

ابعاد پایه (Basic Dimension)

ابعاد پایه از لحاظ تئوری ابعاد عددی دقیقی هستند که برای تعریف فرم، اندازه، راستا یا موقعیت یک قسمت یا مشخصه استفاده می شود. ابعاد پایه معمولا در نقشه داخل یک مربع  نشان داده می شوند، اما آنها را می توان با ارجاع به استاندارد یا بوسیله یک نوشته در نقشه مشخص کرد. مدل CAD ،خود نیز می تواند به عنوان اندازه پایه تعریف شود. تغییرات مجاز از ابعاد پایه معمولا در فریم کنترل مشخصه یا با یادداشت هایی در نقشه مشخص می شوند.  هر تلرانس پیش فرض به ابعاد پایه در نقشه اعمال نمی شود.

اصلاح کننده های شرایط ماده: MMC و LMC

در کنترل برخی ویژگی های اندازه دار، مقدار تلرانس هندسی می تواند با اندازه واقعی ویژگی ارتباط داشته باشد. دو مفهوم مهم در این زمینه، حداکثر ماده و حداقل ماده هستند.

حداکثر ماده (Maximum Material Condition یا MMC)

MMC حالتی از یک ویژگی اندازه دار است که بیشترین مقدار ماده را در محدوده اندازه مجاز دارد.

برای مثال:

• در یک سوراخ، کوچک ترین قطر مجاز متناظر با MMC است.
• در یک پین یا شفت، بزرگ ترین قطر مجاز متناظر با MMC است.

اگر تلرانس هندسی با اصلاح کننده MMC تعریف شده باشد، فاصله گرفتن اندازه واقعی از شرایط حداکثر ماده می تواند تلرانس هندسی اضافی ایجاد کند. به این مقدار اضافی، تلرانس جایزه (Bonus Tolerance) گفته می شود.

حداقل ماده (Least Material Condition یا LMC)

LMC حالتی است که ویژگی اندازه دار کمترین مقدار ماده را در محدوده اندازه مجاز دارد.

برای مثال:

• در یک سوراخ، بزرگ ترین قطر مجاز متناظر با LMC است.
• در یک پین یا شفت، کوچک ترین قطر مجاز متناظر با LMC است.

استفاده از LMC در شرایطی مفید است که حفظ حداقل ضخامت دیواره یا فاصله بین ویژگی ها اهمیت عملکردی داشته باشد.

نکته: MMC و LMC فقط در مواردی کاربرد دارند که قواعد استاندارد اجازه استفاده از آنها را بدهد. نباید آنها را به هر نوع تلرانس هندسی یا هر ویژگی سطحی تعمیم داد. همچنین اصلاح کننده های شرایط ماده برای ویژگی های مرجع یا Datum، مانند MMB و LMB، مفهوم جداگانه ای دارند و نباید با MMC و LMC خود ویژگی اشتباه گرفته شوند.

چرا GD&T در طراحی گیج و فیکسچر کنترلی اهمیت دارد؟

طراحی گیج یا فیکسچر کنترلی فقط به اندازه گیری قطر و طول قطعه محدود نمی شود. اگر عملکرد قطعه به موقعیت سوراخ ها، تعامد سطوح، توازی، لنگی یا پروفیل وابسته باشد، روش کنترل نیز باید همان الزامات هندسی را پوشش دهد.

برای مثال، در یک قطعه دارای چند سوراخ مونتاژی، اندازه صحیح هر سوراخ به تنهایی تضمین نمی کند که پیچ ها یا پین های مجموعه به درستی در آن قرار بگیرند. موقعیت سوراخ ها نسبت به مبناهای قطعه نیز باید در محدوده مجاز باشد.

در طراحی گیج، انتخاب مبناها، نحوه استقرار قطعه، شرایط تماس، تلرانس ساخت گیج و روش ارزیابی نتیجه باید با الزامات نقشه هماهنگ باشند. در غیر این صورت، حتی یک گیج با ساخت دقیق نیز ممکن است نتیجه ای ارائه دهد که با نیاز عملکردی قطعه مطابقت ندارد.

میدیا ماشین در زمینه طراحی و ساخت گیج های کنترلی و فیکسچرهای کنترلی فعالیت می کند. در طراحی این تجهیزات، الزامات هندسی قطعه و روش مناسب برای کنترل ویژگی های عملکردی آن در نظر گرفته می شوند.

جمع‌بندی؛ تلرانس گذاری هندسی دقیقاً چه کاری انجام می‌دهد؟

اگر بخواهیم تلرانس گذاری هندسی را خیلی ساده تعریف کنیم:

GD&T یک زبان استاندارد برای بیان این موضوع است که یک قطعه ساخته‌شده تا چه اندازه می‌تواند از هندسه ایده‌آل خود فاصله داشته باشد و همچنان نیاز عملکردی قطعه را برآورده کند.

در این سیستم، فقط اندازه قطعه اهمیت ندارد؛ بلکه مواردی مانند فرم، تختی و راستی، جهت و تعامد، موقعیت، پروفیل، لنگی، مبناها (Datum)، شرایط ماده مانند MMC و LMC نیز می‌توانند به‌صورت استاندارد روی نقشه تعریف شوند.

به همین دلیل، GD&T یکی از ابزارهای مهم در زنجیره طراحی، ساخت، کنترل کیفیت و مونتاژ قطعات دقیق صنعتی است.

در صورتی که در طراحی یا ساخت قطعات، گیج و فیکسچرهای کنترلی یا تجهیزات تست و کنترل با مسئله تلرانس‌های هندسی مواجه هستید، انتخاب صحیح روش کنترل از همان مرحله طراحی می‌تواند از بسیاری از مشکلات تولید و مونتاژ در مراحل بعد جلوگیری کند.
