پرس هیدرولیک یکی از ماشین های پرکاربرد در صنعت است که برای اعمال نیروی فشاری کنترل شده به قطعات استفاده می شود. از مونتاژ بلبرینگ و بوش در مجموعه های مکانیکی گرفته تا شکل دهی ورق های فلزی و فشرده سازی مواد، این دستگاه می تواند متناسب با نیاز خط تولید طراحی شود.
مزیت اصلی پرس هیدرولیک، امکان تولید نیروی زیاد و کنترل فشار و حرکت در طول فرآیند است. البته عملکرد دقیق دستگاه فقط به نیروی پرس بستگی ندارد؛ عواملی مانند کورس کاری، سرعت حرکت، ابعاد میز، ساختار فریم و نحوه کنترل دستگاه نیز در نتیجه نهایی موثر هستند.
پرس هیدرولیک چگونه کار می کند؟
عملکرد پرس هیدرولیک بر اساس اصل پاسکال است. طبق این اصل، تغییر فشار وارد شده به یک سیال محصور، به تمام قسمت های سیال منتقل می شود. در یک سیستم هیدرولیک، پمپ روغن را به مدار می فرستد و شیرهای کنترلی مسیر و فشار روغن را مدیریت می کنند. روغن تحت فشار وارد سیلندر شده و باعث حرکت پیستون و بخش متحرک پرس می شود.
نیروی تولید شده در سیلندر به سطح موثر پیستون و فشار روغن بستگی دارد. به طور ساده، نیروی خروجی از حاصل ضرب فشار روغن در سطح موثر پیستون به دست می آید. بنابراین با انتخاب مناسب قطر سیلندر و فشار کاری، می توان نیروی مورد نیاز فرآیند را تامین کرد.
البته افزایش نیروی خروجی به معنی افزایش همزمان سرعت حرکت نیست. سرعت سیلندر به دبی روغن ورودی نیز وابسته است؛ به همین دلیل طراحی مدار هیدرولیک باید بر اساس نیروی مورد نیاز، سرعت کاری و زمان سیکل انجام شود.
اجزای اصلی پرس هیدرولیک
ساختار پرس هیدرولیک با توجه به نوع کاربرد و ظرفیت دستگاه متفاوت است، اما اجزای اصلی آن معمولا شامل موارد زیر می شود:
- فریم و سازه: نیروی پرس را تحمل می کند و باید استحکام کافی در برابر بارهای کاری داشته باشد.
- سیلندر هیدرولیک: فشار روغن را به نیروی خطی تبدیل می کند.
- پمپ و الکتروموتور: جریان روغن مورد نیاز مدار را تامین می کنند.
- مخزن روغن و تجهیزات فیلتراسیون: برای ذخیره و نگهداری روغن و کنترل آلودگی آن استفاده می شوند.
- شیرهای هیدرولیک: فشار، جهت حرکت و دبی روغن را کنترل می کنند.
- سیستم کنترل: حرکت دستگاه، توالی عملیات و در صورت نیاز پارامترهایی مانند فشار، موقعیت و زمان را مدیریت می کند.
در پرس های اختصاصی، طراحی فریم، انتخاب سیلندر و پمپ، نوع شیرها و نحوه کنترل باید با توجه به قطعه و فرآیند مورد نظر انجام شود.
کاربردهای پرس هیدرولیک در صنعت
پرس هیدرولیک در فرآیندهایی استفاده می شود که به نیروی فشاری قابل کنترل نیاز دارند. نوع ابزار و قالب نصب شده روی دستگاه، کاربرد نهایی آن را مشخص می کند.
۱. مونتاژ قطعات مکانیکی
یکی از کاربردهای مهم پرس هیدرولیک، جا زدن قطعاتی است که اتصال آنها با تداخل ابعادی انجام می شود. برای مثال، نصب بلبرینگ در هوزینگ یا مونتاژ بوش در یک قطعه مکانیکی به نیروی مشخص و حرکت کنترل شده نیاز دارد.
در چنین کاربردهایی، علاوه بر ظرفیت پرس، هم راستایی قطعه و ابزار، نحوه قرارگیری قطعه و کنترل نیروی اعمالی اهمیت زیادی دارد. اعمال نیروی بیش از حد یا مونتاژ با راستای نامناسب ممکن است به بلبرینگ، نشیمنگاه یا سایر اجزای مجموعه آسیب بزند.
۲. شکل دهی و فرم دهی فلزات
از پرس های هیدرولیک برای خمکاری، فرم دهی، کشش عمیق و برخی عملیات پانچ یا برش نیز استفاده می شود. در این کاربردها، ظرفیت دستگاه باید بر اساس جنس و ضخامت ماده، ابعاد قطعه، شکل ابزار و نیروی مورد نیاز فرآیند تعیین شود.
۳. صافکاری و اصلاح شکل قطعات
برای اصلاح تغییر شکل بعضی قطعات فلزی، می توان از پرس هیدرولیک استفاده کرد. در این حالت، نحوه تکیه گاه گذاری قطعه و محل اعمال نیرو اهمیت زیادی دارد؛ زیرا اعمال نیروی نامناسب ممکن است باعث تغییر شکل ناخواسته در بخش های دیگر قطعه شود.
۴. فشرده سازی و پرس مواد
پرس های هیدرولیک در فشرده سازی مواد مختلف نیز کاربرد دارند. نوع ماده، میزان فشردگی مورد نیاز، ابعاد قالب و مدت زمان نگهداری فشار از عوامل مهم در طراحی دستگاه برای این کاربرد هستند.
انواع پرس
پرسهای دستی اهرمی
این پرس ها جهت انجام کارهای سبک معمولا در تعمیرگاه ها یا کارگاه های کوچک مورد استفاده قرار می گیرند این پرس ها در سایزها و انواع مختلفی ساخته می شوند اما در مقایسه با دیگر پرس های هیدرولیک فشارهای بالایی را ایجاد نمی کنند این پرسها در فرآیندهایی مانند ایجاد سوراخ، صاف کردن و برش فلزات و حک نوشته ها مورد استفاده قرار می گیرند.
پرس های ایجاد لمینت
این پرس ها از دو صفحه یکی جهت گرم کردن و دیگری جهت سرد کردن استفاده می کنند که این صفحه ها فرآیند ایجاد لمینت را سرعت می بخشند با استفاده از این پرس ها موادی مانند پلیمر می توانند بر روی کاغذ لمینت شوند. در این پرس ها صفحات معمولا توسط روغن یا الکتریسیته گرم می شوند و در پرس کارت ویزیت، کارت شناسائی، گواهینامه ها و حتی جلد کتابها مورد استفاده قرار می گیرند.
پرس های سی(C) فریم
این پرس ها بدنه ی سی شکل دارند که این طراحی جهت ایجاد فضایی کافی برای حرکت آسان قطعات توسط اپراتور دستگاه انجام شده است.
پرس های پنوماتیک
این پرس ها از اصلی ترین پرس های مورد استفاده در صنایع هستند بدلیل اینکه آنها جهت ایجاد حرکت هوا را فشرده می کنند و نمی توان آنها را دقیقا یک پرس هیدرولیک نامید زیراهوا را نمی توان در دسته ی سیالات جا داد. مزیت این پرس ها عملکرد سریع آنهاست در حالی که عیب آنها نیز این است که نمی توانند مانند دیگر پرس های هیدرولیک فشار بالایی را ایجاد کنند. این پرس ها بیشتر در سیستم ترمز بادی ماشین ها استفاده می شوند.

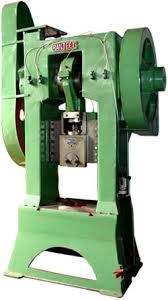

پرس های ضربه ای
این پرس ها در صنایع بزرگ استفاده می شوند دو نوع پاور پرس وجود دارد که از نوع کلاچی می باشند: کلاچ چرخش کامل و چرخش منقطع. متوقف کردن کلاچ های با چرخش کامل فقط در صورتی که میل لنگ یک دور کامل را بزند امکان پذیر است اما در مورد کلاچ های چرخش منقطع، کلاچ در هر زمانی می تواند متوقف شود، کار کردن با این پرس ها بسیار خطرناک است و جهت استفاده از آنها باید تمهیدات جدی ای در نظر گرفته شود.
پرس های مونتاژ
این پرس ها از نیرویی بیش از نیروی مورد نیاز مونتاژ قطعات، جهت مونتاژ و نگهداشتن قطعات استفاده می کند.
پرس های اچ (H) فریم
این پرس ها یک طاق اچ شکل دارند.
پرس های هیدرولیک با قابلیت اعمال بارهای بسیار بالا مزیت اشغال فضای کمتر را نسبت به پرس های مکانیکی دارند اما مساله امنیت در مورد آنها بخصوص در مورد پرس های دستی نمی باید نادیده گرفته شود.
پرس های هیدروپنوماتیک
پرسهای هیدروپنوماتیک، مزیت پرسهای پنوماتیکی و هیدرولیکی را با هم دارد. تنها ایراد آنها این است که کورس هیدرولیک آنها محدود است.
چگونه ظرفیت مناسب پرس هیدرولیک را انتخاب کنیم؟
انتخاب پرس فقط بر اساس تناژ اسمی دستگاه تصمیم دقیقی نیست. برای انتخاب مناسب باید شرایط واقعی فرآیند بررسی شود. مهم ترین عوامل عبارتند از:
- نیروی مورد نیاز: بیشترین نیروی لازم برای انجام عملیات باید مشخص شود.
- کورس کاری: فاصله حرکت بخش متحرک باید برای بارگذاری قطعه و انجام عملیات کافی باشد.
- ابعاد میز و فضای کاری: قطعه، ابزار و تجهیزات جانبی باید فضای کافی داشته باشند.
- سرعت حرکت و زمان سیکل: در تولید انبوه، زمان رفت و برگشت و مدت انجام عملیات بر بهره وری تاثیر مستقیم دارد.
- دقت و تکرارپذیری: در مونتاژهای حساس، کنترل موقعیت یا نیروی پرس می تواند اهمیت ویژه ای داشته باشد.
- روش کنترل و ایمنی: نوع فرمان، حفاظت اپراتور و نحوه توقف دستگاه باید متناسب با کاربرد طراحی شود.
برای مثال، پرس مورد استفاده برای جا زدن بلبرینگ ممکن است به کنترل دقیق حرکت و هم راستایی نیاز داشته باشد، در حالی که در یک فرآیند شکل دهی فلزات، نیروی بالا، ابعاد میز و مشخصات ابزار اهمیت بیشتری پیدا می کنند.
طراحی و ساخت پرس هیدرولیک اختصاصی
در بسیاری از خطوط تولید، پرس آماده تمام نیازهای فرآیند را برآورده نمی کند. در این شرایط، طراحی و ساخت پرس هیدرولیک اختصاصی بر اساس ابعاد قطعه، نیروی مورد نیاز، روش بارگذاری و توالی عملیات می تواند راهکار مناسب تری باشد.
در طراحی چنین دستگاهی، ظرفیت سیلندر و مجموعه هیدرولیک باید با استحکام سازه هماهنگ باشد. همچنین نوع کنترل، تجهیزات ایمنی، ابزار پرس و نحوه تعامل اپراتور با دستگاه باید از ابتدا در نظر گرفته شوند.
میدیا ماشین در پروژه پرس هیدرولیک ۵ تن برای مونتاژ بلبرینگ در هوزینگ نمونه ای از کاربرد پرس در یک فرآیند مونتاژ صنعتی را ارائه کرده است. این نمونه نشان می دهد که طراحی دستگاه باید با نیاز واقعی قطعه و فرآیند تولید هماهنگ باشد.
جمع بندی
پرس هیدرولیک با استفاده از فشار روغن، نیروی فشاری مورد نیاز را برای مونتاژ، شکل دهی، صافکاری و فشرده سازی قطعات تامین می کند. برای دستیابی به عملکرد مناسب، انتخاب ظرفیت دستگاه باید همراه با بررسی کورس، سرعت، ابعاد فضای کاری، روش کنترل و الزامات ایمنی انجام شود.
در کاربردهای صنعتی که شرایط فرآیند اختصاصی است، طراحی پرس بر اساس مشخصات قطعه و نیاز خط تولید می تواند به کنترل بهتر عملیات و تکرارپذیری نتایج کمک کند.
