تست نشتی با خلا یکی از روش‌های غیرمخرب برای بررسی آب‌بندی و شناسایی نشتی در قطعات و بسته‌بندی‌های صنعتی است. در این روش، با ایجاد خلا در محفظه تست یا در بخش مورد آزمایش، تغییرات فشار در یک بازه زمانی مشخص اندازه‌گیری می‌شود. اگر نشتی وجود داشته باشد، ورود هوا یا گاز به ناحیه تحت خلا می‌تواند باعث افزایش فشار شود.
انتخاب این روش به نوع قطعه، جنس و انعطاف‌پذیری آن، میزان نشتی مجاز و شرایط آزمون بستگی دارد. تست نشتی با خلا در بعضی کاربردها، به‌ویژه بررسی آب‌بندی بسته‌بندی‌های دارویی، پزشکی و غذایی، کاربرد گسترده‌ای دارد؛ اما برای هر قطعه صنعتی لزوما بهترین گزینه نیست.
در این مقاله، نحوه عملکرد تست نشتی با خلا، عوامل مؤثر بر دقت آن و تفاوت این روش با تست نشتی با افت فشار را بررسی می‌کنیم.
تست نشتی با خلا چگونه کار می‌کند؟
اصل عملکرد این روش بر اندازه‌گیری تغییر فشار پس از ایجاد خلا و ایزوله کردن سیستم است. البته نحوه اجرای آزمون با توجه به نوع قطعه و طراحی دستگاه می‌تواند متفاوت باشد.
در یکی از روش‌های رایج، قطعه یا بسته‌بندی داخل یک محفظه آب‌بندی شده قرار می‌گیرد. سپس هوای محفظه تخلیه می‌شود تا فشار آن به مقدار تعیین شده برسد. پس از قطع مسیر تخلیه، حسگر فشار تغییرات فشار محفظه را در مدت زمان مشخص اندازه‌گیری می‌کند.
اگر بسته‌بندی یا قطعه نشتی داشته باشد، ممکن است گاز از محل نشتی وارد محفظه شود و فشار افزایش پیدا کند. مقدار این تغییر با حد مجاز تعریف شده برای آزمون مقایسه می‌شود تا نتیجه قبولی یا رد مشخص شود.

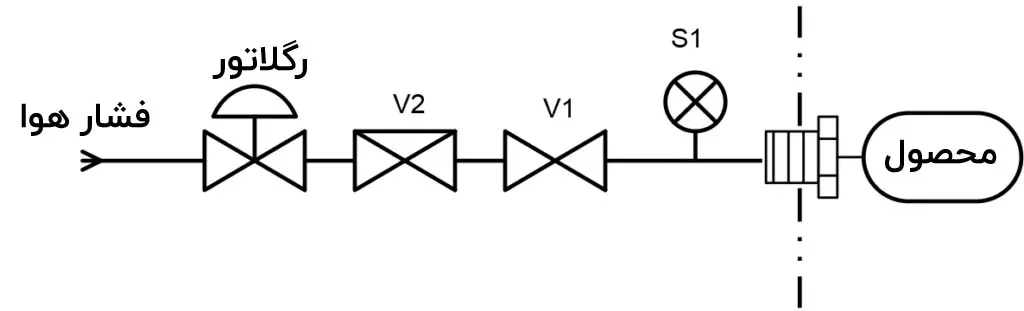

در برخی کاربردهای صنعتی نیز خود قطعه به مدار خلا متصل می‌شود و پس از تخلیه هوا و ایزوله شدن، افزایش فشار داخل آن بررسی می‌شود. بنابراین، محل اندازه‌گیری فشار و نحوه اتصال قطعه باید متناسب با ساختار محصول و روش آزمون انتخاب شود.

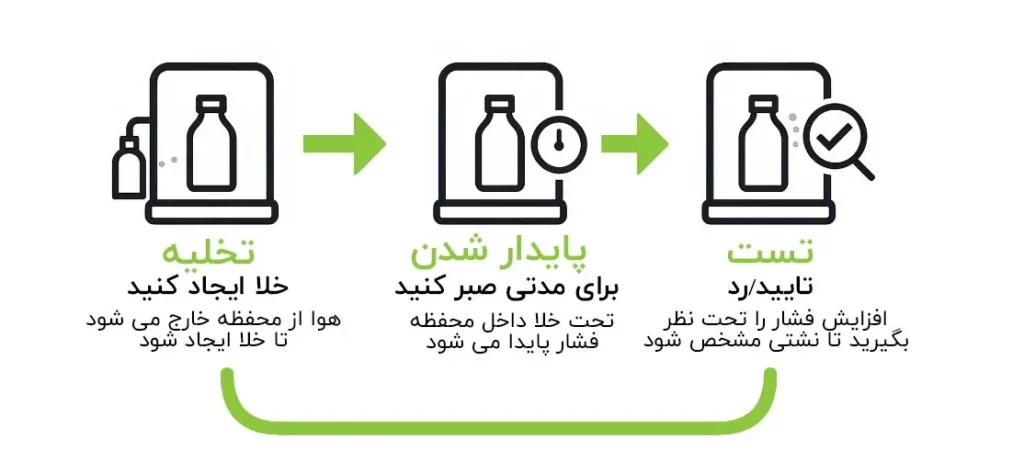

مراحل اجرای تست نشتی با خلا
فرآیند آزمون معمولا شامل مراحل زیر است:
- قرار دادن قطعه و آب‌بندی: قطعه در محفظه یا فیکسچر مخصوص قرار می‌گیرد و اتصالات آن آب‌بندی می‌شوند.
- ایجاد خلا: پمپ خلا، فشار را تا مقدار تعیین شده کاهش می‌دهد.
- ایزوله کردن سیستم: مسیر تخلیه بسته می‌شود تا تغییرات فشار در شرایط کنترل شده اندازه‌گیری شود.
- اندازه‌گیری تغییر فشار: حسگر، تغییر فشار را در مدت زمان آزمون ثبت می‌کند.
- ارزیابی نتیجه: تغییر فشار اندازه‌گیری شده با حد پذیرش مقایسه می‌شود و نتیجه قبولی یا رد اعلام می‌شود.

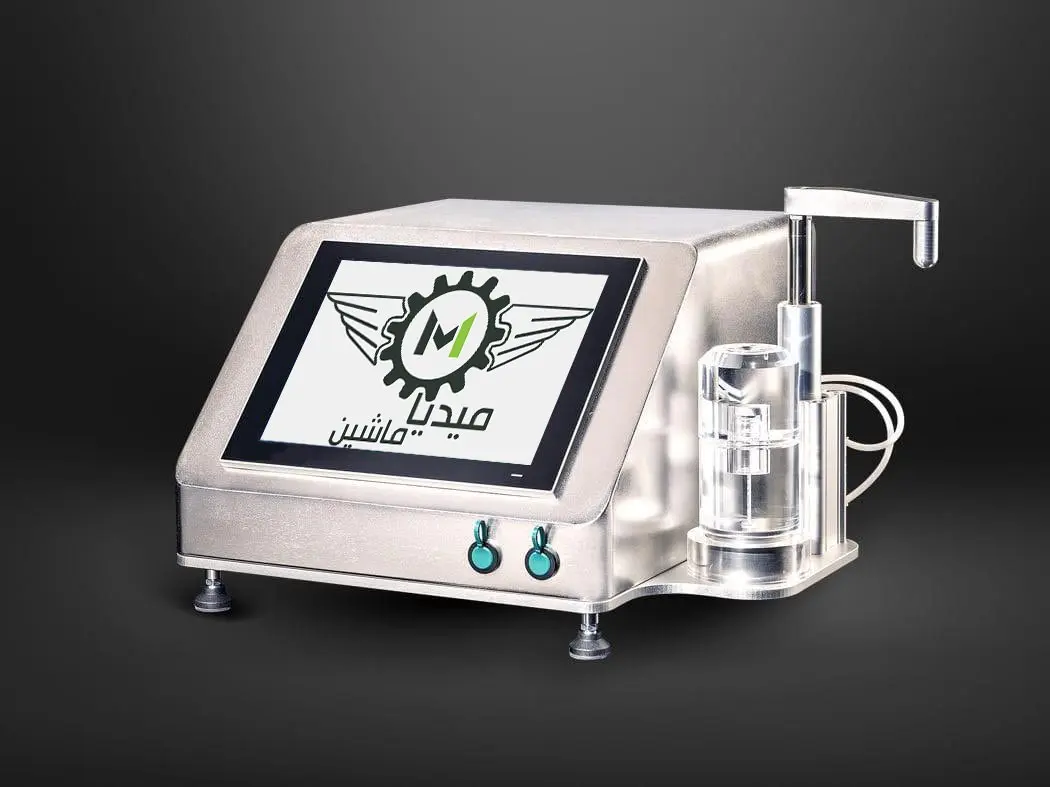

در دستگاه‌های خودکار، این مراحل می‌توانند به کمک شیرهای کنترلی، حسگر فشار، کنترلر و نرم‌افزار اجرا شوند. همچنین امکان ثبت نتیجه هر قطعه و ارسال فرمان به تجهیزات خط تولید وجود دارد.
تست نشتی با خلا چه کاربردهایی دارد؟
این روش به‌ویژه زمانی مفید است که بررسی نشتی بدون وارد کردن ماده آزمایش به محصول اهمیت داشته باشد یا لازم باشد آب‌بندی یک محفظه بسته بررسی شود.
مهم‌ترین کاربردهای آن عبارت‌اند از:
- بسته‌بندی دارویی و پزشکی: بررسی نشتی ویال‌ها، سرنگ‌ها، بسته‌های بلیستر و برخی بسته‌بندی‌های آب‌بندی شده.
- بسته‌بندی مواد غذایی: ارزیابی یکپارچگی بسته‌بندی و شناسایی عیوبی که می‌توانند باعث ورود هوا یا آلودگی شوند.
- قطعات پلاستیکی و پلیمری: بررسی نشتی محفظه‌ها، درپوش‌ها و قطعاتی که باید در برابر عبور هوا یا گاز آب‌بندی باشند.
- قطعات و مجموعه‌های صنعتی: آزمون برخی محفظه‌ها و قطعاتی که می‌توان آن‌ها را به مدار خلا یا محفظه تست مناسب متصل کرد.
قابلیت استفاده از این روش به ساختار قطعه وابسته است. برای مثال، بسته‌بندی انعطاف‌پذیر ممکن است هنگام اعمال خلا تغییر شکل دهد و نتیجه آزمون را تحت تأثیر قرار دهد. در چنین شرایطی، طراحی محفظه و فیکسچر و تعیین پارامترهای مناسب آزمون اهمیت زیادی دارد.
چه عواملی بر دقت تست نشتی با خلا تاثیر می‌گذارند؟
صرف استفاده از حسگر دقیق، نتیجه قابل اعتماد را تضمین نمی‌کند. عملکرد کل مجموعه تست باید در شرایط واقعی بررسی شود.
۱. آب‌بندی فیکسچر و اتصالات
اگر خود فیکسچر، واشرها یا اتصالات دستگاه نشتی داشته باشند، ممکن است دستگاه قطعه سالم را معیوب تشخیص دهد. آب‌بندی مناسب و کنترل دوره‌ای فیکسچر برای جلوگیری از نتایج نادرست ضروری است.
۲. دقت و محدوده اندازه‌گیری حسگر فشار
حسگر باید متناسب با فشار کاری و تغییرات مورد انتظار انتخاب شود. محدوده اندازه‌گیری بسیار بزرگ یا وضوح ناکافی ممکن است تشخیص تغییرات کوچک فشار را دشوار کند.
۳. زمان پایدارسازی و زمان اندازه‌گیری

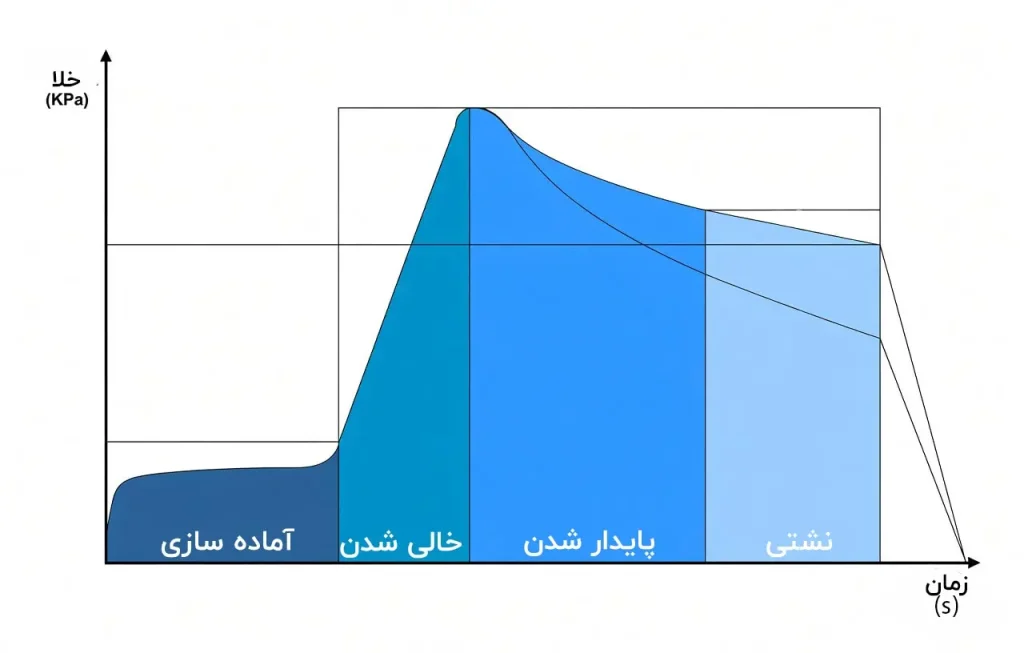

بلافاصله پس از ایجاد خلا، تغییرات فشار ممکن است ناشی از شرایط گذرای سیستم، تغییر شکل قطعه یا اثرات حرارتی باشد. به همین دلیل، در بسیاری از کاربردها لازم است پیش از شروع اندازه‌گیری اصلی، زمان مناسبی برای پایدار شدن شرایط در نظر گرفته شود.
۴. حجم محفظه و قطعه
حجم فضای مورد آزمون بر رفتار فشار و میزان تغییر قابل اندازه‌گیری اثر می‌گذارد. طراحی محفظه و انتخاب پارامترهای آزمون باید با حجم و ساختار محصول هماهنگ باشد.
۵. تغییر شکل قطعه
قطعات نازک یا انعطاف‌پذیر ممکن است تحت اختلاف فشار تغییر شکل دهند. این تغییر شکل می‌تواند بر حجم مؤثر سیستم و نتیجه اندازه‌گیری اثر بگذارد؛ بنابراین، باید در انتخاب روش آزمون لحاظ شود.
مزایا و محدودیت‌های تست نشتی با خلا
مهم‌ترین مزیت این روش، امکان بررسی نشتی بدون تخریب قطعه در بسیاری از کاربردها است. در برخی سیستم‌ها نیز می‌توان نتیجه آزمون را به صورت کمی ثبت کرد و برای کنترل کیفیت تولید به کار برد.
مزایای اصلی عبارت‌اند از:
- امکان بررسی آب‌بندی بدون استفاده از مایع ردیاب یا رنگ در بسیاری از کاربردها
- قابلیت خودکارسازی و استفاده در خطوط تولید
- امکان تعریف حد پذیرش و ثبت نتیجه هر آزمون
- کاربرد مناسب در برخی بسته‌بندی‌های بسته و قطعاتی که آزمون خلا برای آن‌ها قابل اجراست
در مقابل، این روش محدودیت‌هایی نیز دارد. طراحی محفظه یا فیکسچر مناسب ممکن است هزینه و پیچیدگی دستگاه را افزایش دهد. همچنین تغییر شکل قطعه، نشتی خود تجهیزات، شرایط حرارتی و ویژگی‌های ماده می‌توانند بر دقت آزمون اثر بگذارند.
نکته مهم این است که تست نشتی با خلا همیشه حساس‌تر از تست افت فشار نیست. توانایی تشخیص نشتی به نوع قطعه، حجم مورد آزمون، حسگر، شرایط آزمون و حد نشتی مجاز وابسته است.
تفاوت تست نشتی با خلا و تست نشتی با افت فشار
تست نشتی با خلا و تست نشتی با افت فشار هر دو می‌توانند بر پایه اندازه‌گیری تغییر فشار عمل کنند، اما شرایط ایجاد اختلاف فشار و نحوه ارزیابی نشتی در آن‌ها متفاوت است.
در تست نشتی با افت فشار، قطعه یا مدار تا فشار مشخصی با هوا پر می‌شود و پس از قطع جریان ورودی، کاهش فشار در مدت زمان معین اندازه‌گیری می‌شود. در صورت خروج گاز از محل نشتی، فشار افت می‌کند.
در تست نشتی با خلا، ابتدا فشار در محفظه یا بخش مورد آزمایش کاهش داده می‌شود. پس از ایزوله کردن سیستم، ورود گاز از مسیر نشتی می‌تواند باعث افزایش فشار شود.
|
معیار مقایشه |
تست نشتی با خلا |
تست نشتی با افت فشار |
|---|---|---|
|
وضعیت اولیه |
ایجاد خلا در محفظه یا قطعه |
افزایش فشار داخل قطعه یا مدار |
|
نشانه معمول نشتی |
افزایش فشار یا کاهش میزان خلا |
کاهش فشار |
|
تجهیزات اصلی |
منبع خلا، شیرها، حسگر فشار و محفظه یا فیکسچر مناسب |
منبع هوای فشرده، رگولاتور، شیرها، حسگر فشار و فیکسچر |
|
کاربردهای متداول |
برخی بسته‌بندی‌های آب‌بندی شده و قطعات قابل آزمون در خلا |
محفظه‌ها، اتصالات، شیرها و قطعاتی که تحمل فشار مثبت دارند |
|
محدودیت مهم |
حساسیت به نشتی فیکسچر و تغییر شکل محصول تحت خلا |
حساسیت به تغییرات دما، حجم، تغییر شکل و نشتی فیکسچر |
برای آشنایی بیشتر با روش دوم، مقاله تست نشتی با افت فشار (Pressure Decay) را مطالعه کنید.
انتخاب میان این دو روش باید بر اساس شرایط واقعی محصول انجام شود؛ نه صرفا بر مبنای این تصور که یکی از آن‌ها همیشه دقیق‌تر یا سریع‌تر است.
برای طراحی دستگاه تست نشتی با خلا چه نکاتی مهم است؟
اگر قرار باشد این روش در یک فرآیند تولیدی استفاده شود، دستگاه باید بر اساس ویژگی‌های قطعه و الزامات کنترل کیفیت طراحی شود. انتخاب پمپ خلا یا سنسورفشار به تنهایی برای دستیابی به نتیجه قابل اعتماد کافی نیست.
پیش از طراحی دستگاه، باید موارد زیر مشخص شوند:
- نوع قطعه و محل‌های احتمالی نشتی
- حجم قطعه یا محفظه مورد آزمون
- میزان نشتی مجاز و معیار قبولی یا رد
- سطح خلا مورد نیاز و مدت زمان آزمون
- تعداد قطعات قابل آزمون در هر ساعت
- روش بارگذاری و آب‌بندی قطعه در فیکسچر
- نیاز به ثبت نتایج و اتصال دستگاه به خط تولید
بر اساس این اطلاعات، می‌توان ساختار مدار، فیکسچر، تجهیزات اندازه‌گیری و توالی عملکرد دستگاه را تعیین کرد. در برخی پروژه‌ها، تست نشتی با خلا مناسب است و در برخی دیگر، روش‌هایی مانند افت فشار یا اندازه‌گیری دبی نشتی نتیجه بهتری ارائه می‌دهند.
جمع‌بندی
تست نشتی با خلا روشی غیرمخرب برای بررسی آب‌بندی و شناسایی نشتی در بسته بندی‌ها و برخی قطعات صنعتی است. در این روش، پس از ایجاد خلا و ایزوله کردن سیستم، تغییرات فشار اندازه‌گیری می‌شود و نتیجه با معیار پذیرش مقایسه می‌گردد.
دقت و تکرارپذیری آزمون به طراحی فیکسچر، انتخاب حسگر، شرایط اندازه‌گیری و ویژگی‌های قطعه وابسته است. بنابراین، پیش از انتخاب روش، باید نیاز واقعی فرآیند تولید و میزان نشتی مجاز مشخص شود.
اگر برای محصول خود به طراحی و ساخت دستگاه تست نشتی نیاز دارید، ساختار دستگاه باید متناسب با هندسه قطعه، روش آزمون، معیار پذیرش و زمان سیکل تولید تعیین شود. در میدیا ماشین، طراحی و ساخت تجهیزات تست و کنترل با توجه به نیاز فنی هر پروژه انجام می‌شود.
