  • فروش یک عدد سنسور دبی (فلو متر) ifm ساخت آلمان
فلو متر IFM

فروش یک عدد سنسور دبی (فلو متر) ifm ساخت آلمان

یک عدد flow meter / فلو متر ifm آلمان که برای یک پروژه خریداری شده بود و به علت عوض شدن اتصالات در پروژه، مورد استفاده قرار نگرفت، به فروش می رسد.

دبی سنج دارای اتصاب G3/4 می باشد، خروجی آن 4-20 mA می باشد و نوع فلومتر وورتکس (Vortex) می باشد. دقت آن نیز 2% می باشد. بازه اندازه گیری این سنسور فلو از 5-100 lit/min می باشد. مشخصات کامل آن در جدول زیر آمده است، همچنین می توانید برای اطلاعات بیشتر به سایت ifm مرجعه نمایید.

در صورتی که تمایل به خرید این فلو متر  دارید با شماره تلفن 09124643280 تماس بگیرید. لازم به ذکر است که قیمت این سنسور با توجه به باز شدن داخل جعبه 10-15% زیر قیمت بازار عرضه میگردد.

همچنین این سنسور به شرط کالیبره بودن به فروش می رسد.

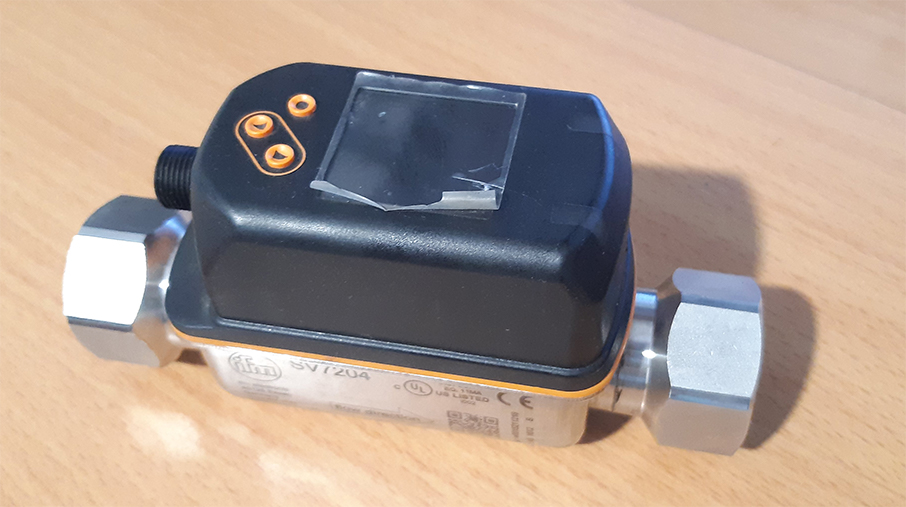

سنسور دبی ifm

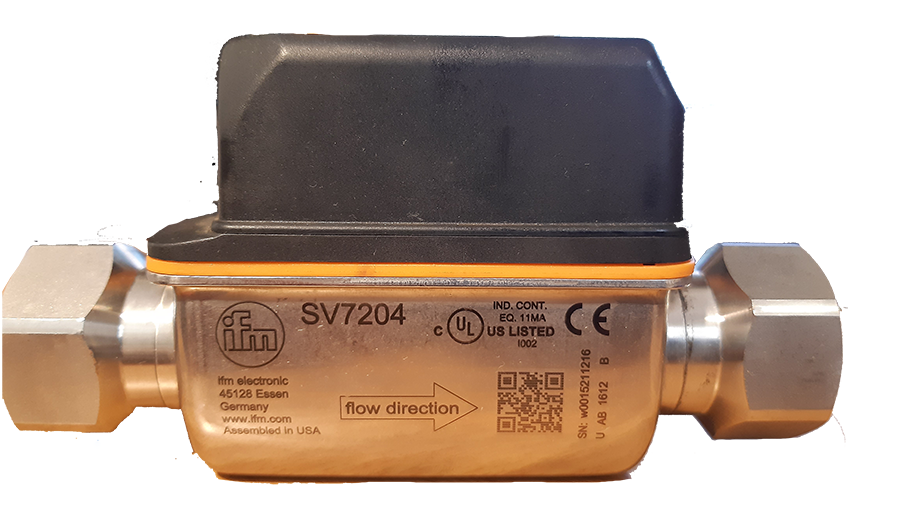

سنسور دبی ifm



Tender text

Vortex flow meter; Operating voltage 18...30 DC V; M12 Connector; Gold-plated contacts; for industrial applications
Product designation Vortex flow meter
Application for industrial applications
Process connection threaded connection G 3/4 DN20
Operating voltage DC 18...30 V
Voltage type DC
Total number of outputs 2
Output function analogue
Output signal analogue signal
Analogue current output 4...20 mA
Measuring range 0.3...6 m³/h
Pressure rating 12 bar
Connection M12 Connector
Materials stainless steel (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Materials (wetted parts) stainless steel (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Medium temperature -10...90 °C
Ambient temperature 0...60 °C





Technische Details
Product characteristics
Number of inputs and outputs Number of analogue outputs: 2
Measuring range

5...100 l/min 0.3...6 m³/h
Process connection threaded connection G 3/4 DN20
Application
Special feature Gold-plated contacts
Application for industrial applications
Media water
Medium temperature [°C] -10...90
Pressure rating [bar] 12
Note on pressure rating

up to 40 °C
MAWP (for applications according to CRN) [bar] 4.3
Electrical data
Operating voltage [V] 18...30 DC
Current consumption [mA] < 30
Min. insulation resistance [MΩ] 100; (500 V DC)
Protection class III
Reverse polarity protection yes
Power-on delay time [s] < 3
Inputs / outputs
Number of inputs and outputs Number of analogue outputs: 2
Outputs
Total number of outputs 2
Output signal analogue signal
Number of analogue outputs 2
Analogue current output [mA] 4...20
Max. load [Ω] 500
Short-circuit protection yes
Overload protection yes
Measuring/setting range
Measuring range

5...100 l/min 0.3...6 m³/h
Display range

0...120 l/min 0...7.2 m³/h
Resolution

0.5 l/min 0.02 m³/h
Analogue start point ASP

0...80 l/min 0...4.8 m³/h
Analogue end point AEP

20...100 l/min 1.2...6 m³/h
In steps of

0.5 l/min 0.02 m³/h
Measuring dynamics 1:20
Temperature monitoring
Measuring range [°C] -10...90
Display range [°C] -30...110
Resolution [°C] 0.5
Analogue start point [°C] -10...70
Analogue end point [°C] 10...90
In steps of [°C] 0.5
Accuracy / deviations
Flow monitoring
Accuracy (in the measuring range) ± 2 % MEW
Repeatability ± 0,5 % MEW
Temperature monitoring
Accuracy [K] ± 1
Response times
Flow monitoring
Response time [s] 1; (dAP = 0)
Damping for the switching output dAP [s] 0...5
Temperature monitoring
Dynamic response T05 / T09 [s] T09 = 6
Software / programming
Parameter setting options Damping for the analogue output dAA; Display unit
Operating conditions
Ambient temperature [°C] 0...60
Note on ambient temperature

medium temperature < 80 °C
medium temperature < 90 °C: 0...50 °C
Storage temperature [°C] -20...80
Protection IP 65; IP 67
Tests / approvals
EMC

DIN EN 61000-6-2
DIN EN 61000-6-3
Shock resistance

DIN EN 60068-2-27 5 g (11 ms)
Vibration resistance

DIN EN 60068-2-6 with water / 10...50 Hz 1 mm
  with water / 50...2000 Hz 2 g
MTTF [years] 342
UL approval

UL Approval no. I002
Pressure Equipment Directive Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request
Mechanical data
Weight [g] 483
Materials stainless steel (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Materials (wetted parts) stainless steel (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Tightening torque [Nm] 30
Process connection threaded connection G 3/4 DN20
Remarks
Remarks

MW = measured value
MEW = Final value of the measuring range
Pack quantity 1 pcs.
Electrical connection
Connection Connector: 1 x M12; Contacts: gold-plated
Diagrams and graphs
Pressure loss
dP Pressure loss
Q volumetric flow quantity
pressure rating (bar)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — We reserve the right to make technical alterations without prior notice. — EN-GB — SV7204-00 — 03.07.2015 —
