مشخصات رزوه ها و انواع آنها

نری/مادگی

هر مجموعه ای از رزوه ها که به صورت خارجی یا داخلی باشد، را به نام نری یا مادگی می توان نامید. برای مثال یک پیچ یک رزوه خارجی است در حالی که یک مهره رزوه داخلی می باشد.

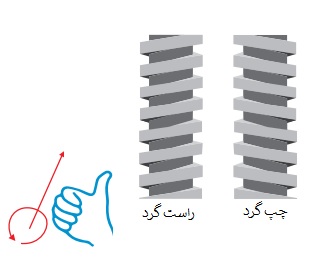

چپ گرد / راستگرد

مارپیچ یک رزوه می تواند در دو جهت بپیچد. حالت راستگرد یا چپگرد را به این طریق می توان تشخیص داد که در صورتی که رزوه به سمت شما باشد، با چرخش رزوه در جهت ساعتگرد، آیا رزوه ها به سمت شما حرکت می کند یا از شما دور می شود.

طبق استاندارد، رزوه های راستگرد به عنوان رزوه های استاندارد شناخته می شوند، برای همین بیشتر پیچ ها و مهره ها راستگرد می باشند.

طراحی

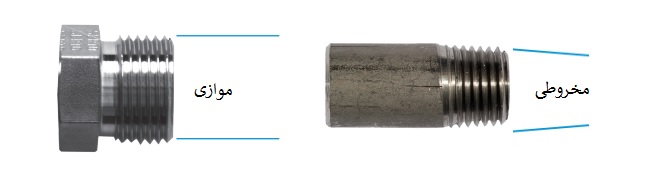

نوع طراحی رزوه از لحاظ موازی بودن یا مخروط بودن بوسیله شکل زیر نیز مشخص می شود.

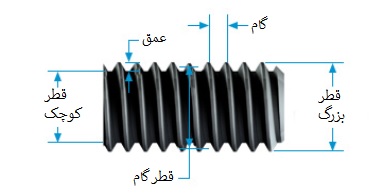

 گام یا رزوه در هر اینچ (TPI):

گام به فاصله بین نوک یک رزوه تا رزوه بعدی گفته می شود.

TPI در سیستم اینچی مورد استفاده قرار می گیرد.

قطر:

قطر اصلی(بزرگ) بوسیله نوک رزوه ها مشخص می شود.

قطر کوچک بوسیله شیار رزوه مشخص می شود.

قطر گام فاصله بین دو لبه جانبی یا فاصله بین دو خط مرکزی پروفیل می باشد.

زاویه:

زاویه جانبی، زاویه بین لبه جانبی و خط عمود بر محور پیچ می باشد. پیچ های مخروطی دارای زاویه مخروطی نیز می باشندو این زاویه بین مخروط و محور پیچ می باشد.

تاج/ ریشه

بیرونی ترین قسمت یک رزوه تاج و داخلی ترین قسمت آن ریشه نام دارد.

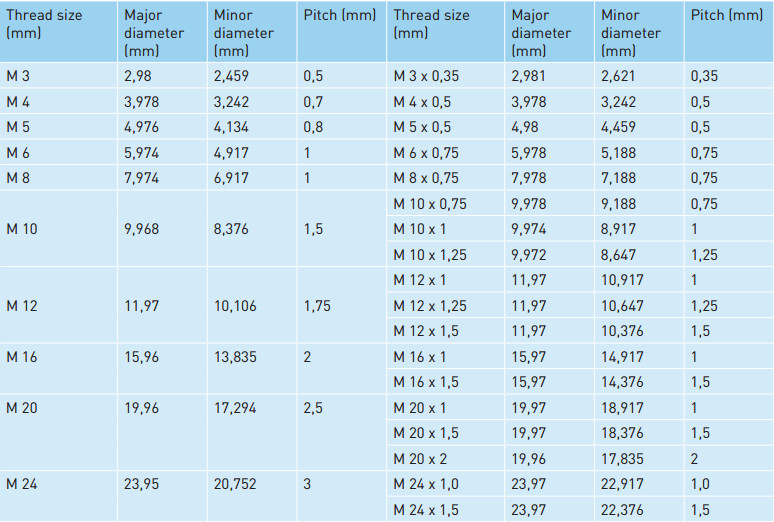

M – رزوه های با استاندارد ISO

رزوه های متریک پر استفاده ترین رزوه های موجود در بازار می باشند. در مقایسه با رزوه های استاندارد (خشنcoarse/)، رزوه های کوچک (fine) گام کمتری دارند.

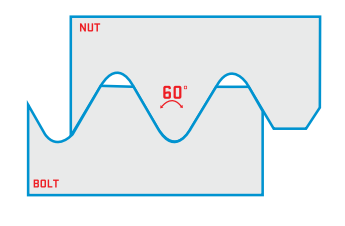

زاویه جانبی 60 درجه می باشد و رزوه های نر و ماده هر دو موازی هستند.

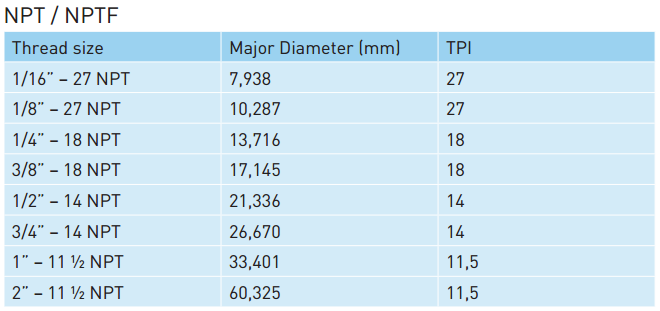

NPT – رزوه های لوله ها

معمولترین نوع رزوه لوله ها عبارتند از:

NPT - American Taper Pipe Thread

= National Pipe Taper

NPTF - American Taper Pipe Thread for Dryseal joint without sealant compound

= National Pipe Taper Fuel

رزوه های NPT و NPTF در ظاهر مثل هم هستند. هر دو دارای قطر گام برار در بالای سوراخ رزوه داخلی یا انتهای لوله رزوه خارجی و هر دو دارای طول رزوه برابر می باشند. اگرچه یک تفاوت کوچک در ریشه و قله رزوه ها وجود دارد.

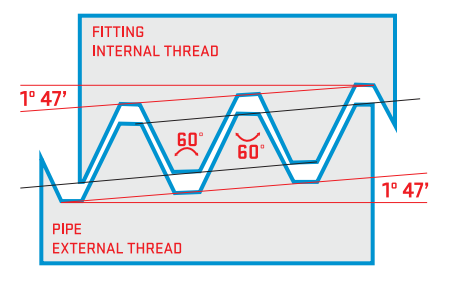

زاویه جانبی 60 درجه است و  رزوه های نر و ماده دارای زاویه مخروط با زاویه مساوی می باشند.

رزوه های NPT می تواند با نام های زیر نیز ارجاع داده شود:

  • MIP (Male Iron Pipe)
  • FIP (Female Iron Pipe)
  • IPT (Iron Pipe Thread)
  • FPT (Female Pipe Thread)
  • MPT (Male Pipe Thread)

 G/R/RP رزوه های با استاندارد انگلیسی [BSPP/BSPT]:

معمول ترین رزوه های استاندارد انگلیسی عبارتند از:

  • BSPP (G) – British Standard Pipe Parallel
  • BSPT (R/Rp) – British Standard Tapered Pipe, for pipes and tapered thread

می توان از یک آب بند مرکب استفاده کرد تا از نبود نشتی آب در اتصالات مطمئن شد.

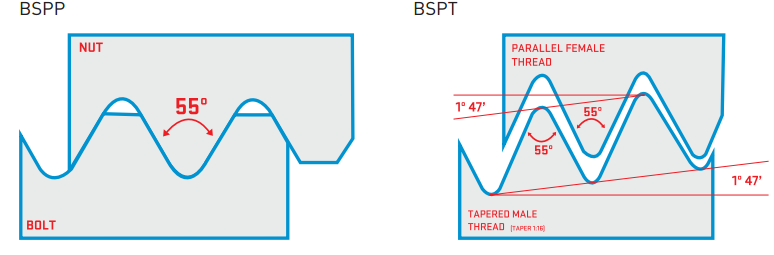

زاویه جانبی 55 درجه می باشد

BSPP: هردوی رزوه های نر و ماده موازی هستند

BSPT: رزوه ماده موازی و رزوه نر نیز مخروطی می باشد. در حالتهای خاصی رزوه ماده می تواند مخروطی باشد که چندان معمول نیست.

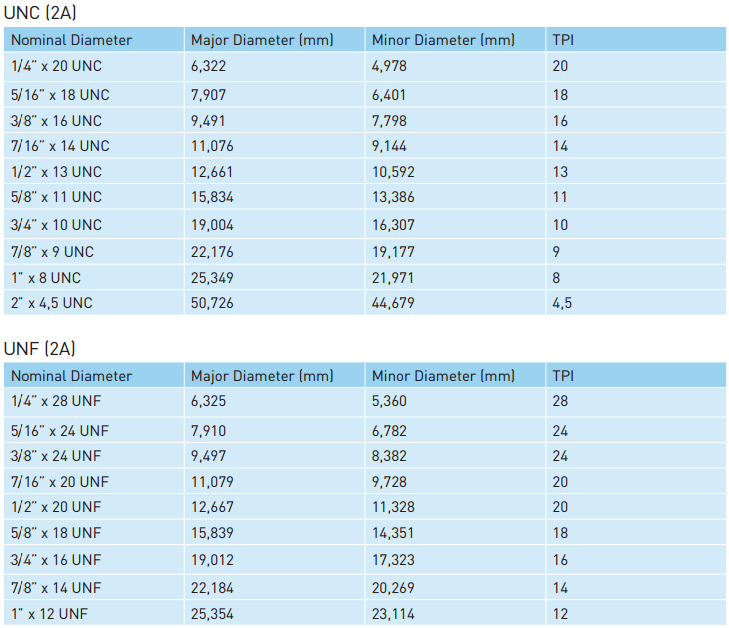

UNC/UNF – رزوه های با استاندارد یکپارچه

معمول ترین نوع رزوه های با استاندارد یکپارچه (Unified National) عبازتند از:

  • UNC – Unifed National Coarse Thread, comparable with the ISO metric thread.
  • UNF – Unifed National Fine Thread.

در مقایسه با رزوه های استاندارد (رزوه های خشن)، رزوه های کوچک، گام کوچک تری دارند.

رزوه های UN در سه کلاس رزوه متفاوت وجود دارند:

1A(خارجی) و 1B(داخلی): برای کاربردهایی که تلرانس آزاد مورد نیاز است و نیاز به اسمبل ساده و با لقی وجود دارد.

2A(خارجی) و 2B(داخلی): پراستفاده ترین کلاس برای کاربردهای عمومی می باشد.

3A(خارجی) و 3B(داخلی): برای کاربردهایی که در آن دقتها بالا می باشد و حرکت دندانه ها باید نزدیک باشد.

زاویه جانبی 60 درجه می باشد و رزوه های نر و ماده هر دو موازی هستند.

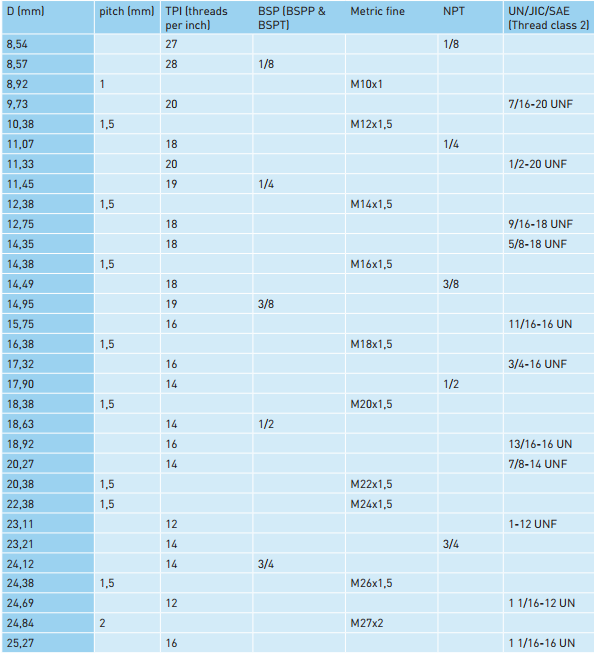

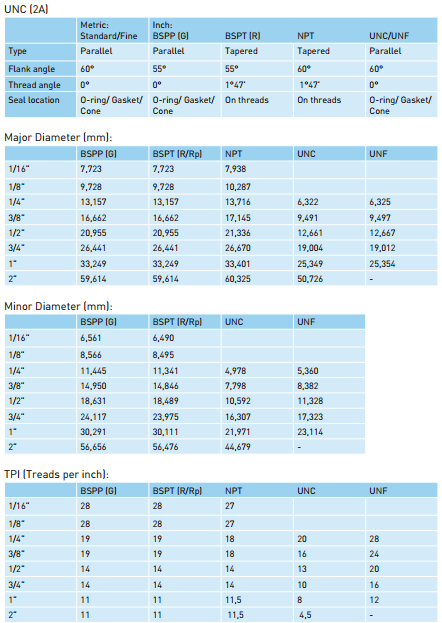

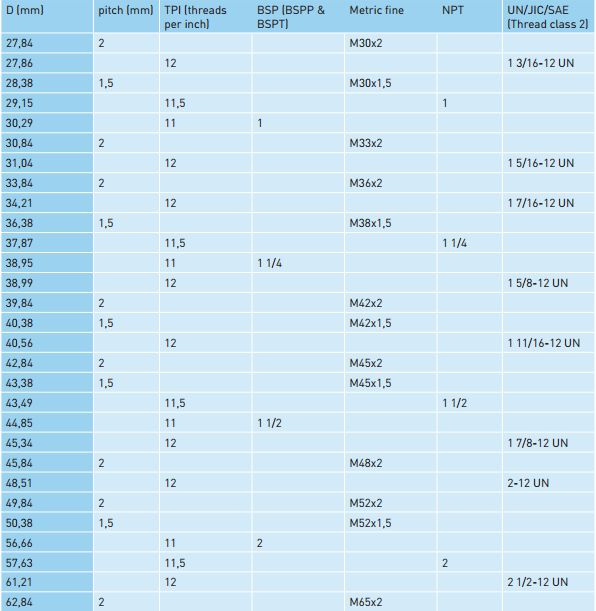

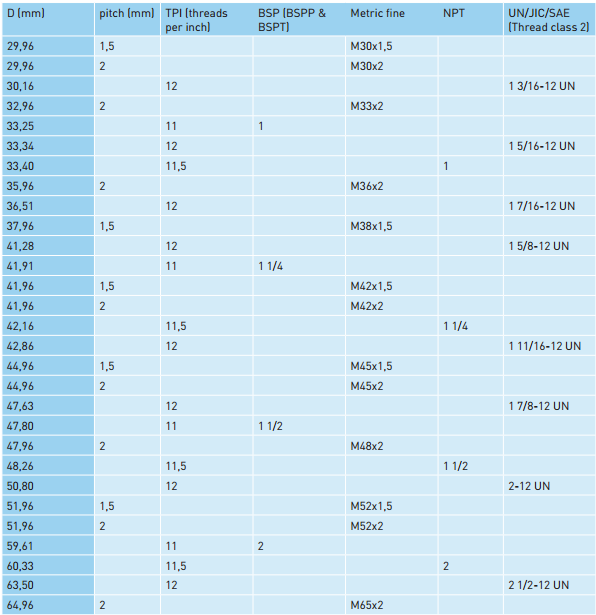

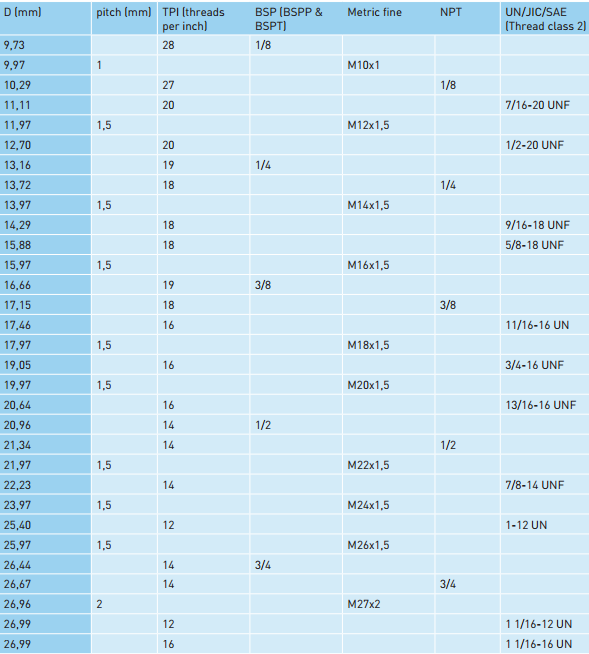

سایر مشخصات رزوه ها شامل و مقایسه آنها در جداول زیر آمده است:
