شرکت میدیا ماشین وارد کننده مستقیم گیج برو-نرو رزوه از کشور هند و چین درجه یک می باشد. تمامی گیج های رزوه و فرامین کنترلی برو-نرو این شرکت با شرط تایید و با گواهی نامه کالیبراسیون آزمایشگاه تایید صلاحیت شده بر اساس الزامات ISO/IEC 17025 ارئه می شود، همچنین این گیجها با بهترین متریال و با کمترین سایش سایزدر زمان استفاده وبا سختی 62 تا 65 راکول ساخته وارائه می گردد.

همچنین میدیا ماشین تنها وارد کننده گیجهای رزوه مخازن CNG می باشد، به علاوه این شرکت قادر به تامین گیج های هزارخاری و گیج چرخدنده در صورت نیاز مشتری می باشد. این گیج ها در صنایع مختلف از جمله صنایع نفت و گاز، صنایع خودرویی و ... کاربرد بسیار دارند. از پرکاربرد ترین گیج های مخازن CNG گیجهای مخروطی رزوه 17E و 25E و w28.8 می باشد.

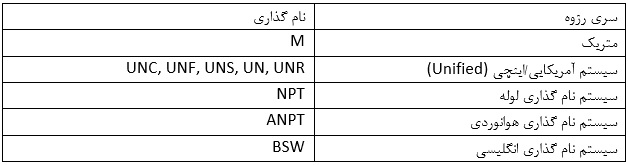

سیستم رزوه مجموعه ای از نام گذاری سیستم های گوناگون رزوه می باشد که هندسه رزوه را بر طبق استاندارد مربوطه مشخص می کند. همانطور که در جدول زیر مشاهده می شود، استانداردهای مختلف رزوه قابل مشاهده است:



دو سیستم نام گذاری که اغلب در ایران کاربرد دارند عبارتند از:

1- سیستم متریک ISO

2- سیستم امریکایی (Unified Screw Thread System)

در کشورهای غیر از آمریکا و کانادا، سیستم ISO غالبا مورد استفاده قرار می گیرد. برخلاف کلیه کشورها، آمریکا و کانادا همچنان از سیستم Unified (سیستم اینچی) استفاده می کنند؛ اگرچه هردو آنها نیز در حال حرکت به سمت سیستم ISO می باشند. پیش بینی می شود که حدود 60% از سیستم رزوه ای که امروزه در آمریکا استفاده می شود، سیستم اینچی می باشد.

سایر سیستم های رزوه مانند BSW, BSF, BA امروزه مورد استفاده قرار می گیرند ولی اغلب در حال جایگزنی با سیستم های دیگر هستند.

رزوه ها بوسیله فرمینگ سرد (Cold forming)، نورد سور (Cold Rolling)، فرمینگ گرم (Hot forming) و نورد گرم (Hot Rolling) یا بوسیله ماشینکاری رزوه بوجود می آیند. معمول ترین روش تولید رزوه های تا اندازه 25mm روش فرمینگ یا نورد سرد که در آن هر دو انتهای سر و رزوه با متریال در حالت سرد تولید می شوند. رزوه با اندازه بزرگتر از این مقدار بوسیله روش فرجینگ تولید می شود، اگرچه وفتی که می خواهند به اندازه نهایی برسند، نورد سرد می شوند. ماشینکاری رزوه معمولا زمانی مورد استفاده قرار می گیرد که رزوه مورد استفاده، اندازه مخصوص باشد.

نام گذاری ISO متریک

نام گذاری ISO بدین صورت است که ابندای حروف با M شروع می شود و در ادامه آن مقدار قطر نامی ضربدر گام آن می شود که این مقادیر به صورت میلی متر نوشته می شود. برای مثال M2x0.4

هنگام استفاده از رزوه استاندارد متریک، نیازی نیست که مقدار گام ذکر شود. این رزوه به اصطلاح، رزوه خشن یا Coarse نامیده میشود؛ برای مثال هنگامی که نوشته می شود M12 (گام استاندارد 1.5mm می باشد). در سایر موارد اندازه رزوه باید ذکر شود برای مثال M14x1.5

سیستم نام گذاری اینچی (Unified)

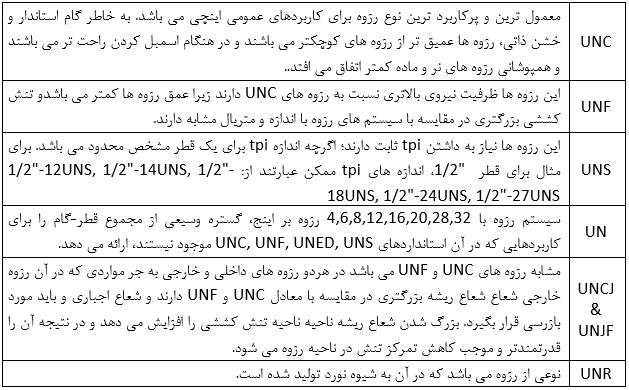

عبارت Unified در نام گذاری رزوه ها در ابتدای آنها مورد استفاده قرار می گیرد، مانند UNC (unified coarse), UNF (unified fine), UNEF (unified extra fine), UNS (unified special) , UN (unified constant pitch)، که روش نام گذاری بدین صورت است که قطر اصلی (major diameter) پیش از نام استاندارد می آید، برای مثال: 9/16” UNC, 9/16” UNF

رزوه های در UNC, UNF, UNEF تعداد دندانه در هر اینچ (tpi) برای یک قطر خاص ثابت است. برای مثال 5/16” UNC دارای 18tpi و5/16” UNF  دارای 24tpi، 5/16” UNEF دارای 32tpi می باشد.



انطباقات رزوه

انطباقات رزوه اندازه ای است که در آن لقی یا سستی بین نری و مادگی رزوه را مشخص می کند. کلاس های مختلف انطباق رزوه ها ترکیب بخصوصی از تلرانس ها و لقی هایی است که به رزوه نر و ماده اعمال می شود.

تلرانس/لقی بین رزوه ها با اهمیت است زیرا این مقدار اندازه ماکزیمم ضخامت خوردگی که می تواند در اسمبلی استفاده شود را مشخص می کند.

انطباقات در سیستم اینچی

کلاس رزوه ها برای رزوه های اینچی خارجی بوسیله عبارت A قبل از شماره مشخص می شود. برای مثال، کلاس 1A, 2A, 3A. رزوه های اینچی بوسیله کلمه B قبل از شماره مشخص می شوند. برای مثال 1B, 2B, 3B. بنابراین گیج رینگی رزوه 1A برای یک پیچ 1A استفاده می شود.

انطباقات در سیستم متریک

بنابر استاندارد ISO 965، دو کلاس تلرانس در رزوه ها پیشنهاد می شود. برای مثال گیج رینگی رزوه 6g، گیج توپی رزوه 6H.

توجه: کلاس تلرانس متریک 6g رینگی و 6H توپی برای استفاده مناسب است که در آن کلاس اینچی 2A رینگی و 2b توپی برای مقایسه روی رزوه قبلا استفاده شده اند.

طبقه بندی کلی رزوه ها در سیستم متریک و اینچی:

سه کلاس در طبقه بندی رزوه ها وجود دارد:

گشاد (هنگامی که مونتاژ شدن به راحتی باز و بسته می شود): Class1

استاندارد (عمومی): Class2

بسته (دقت بالا): Class3

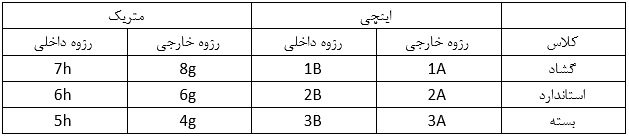

نام گذاری و برای هر کلاس و نوع رزوه (داخلی و خارجی) برای سیستم متریک و اینچی به صورت زیر می باشد:



مقایسه رزوه خشن (Coarse) و کوچک (Fine)

رزوه های خشن مزیت های زیر را برای بیشتر کاربردها دارند:

  • مونتاژ ساده تر و سریعتر اجزا و احتمال کم خوردگی قسمت نری و مادگی
  • آسیب کمتر به رزوه ها در حین حمل و نقل احتمال بسیار کمتری دارد که بر روی مونتاژ آنها تاثیر بگذارد.
  • امکان استفاده آنها در پلیت های ضخیم به مراتب بهتر است زیرا رزوه های درشت تر آنها امکان تحمل تنش بیشتری را به آنها می دهد.
  • مقاومت به تنش خستگی بیشتر به خاطر تمرکز کمتر تنش در شعاع ریشه رزوه ها.

مشخصات رزوه های کوچک

  • استحکام بالاتر در کشش بخاطر سطح فشار کششی بزرگتر
  • عمق رزوه کمتر اجازه قلاویز در کاربردهای با کاربرد دیواره نازک را می دهد.
  • اجازه تنظیم دقیق تر را بخاطر زاویه هلیکس کوچکتر می دهد.
  • هنگامی که طول درگیری کوچکتر است، رزوه های کوچک، استحکام بیشتری را ایجاد می کند.
  • ایجاد رزوه های کوچک در متریال های سخت راحت تر است.

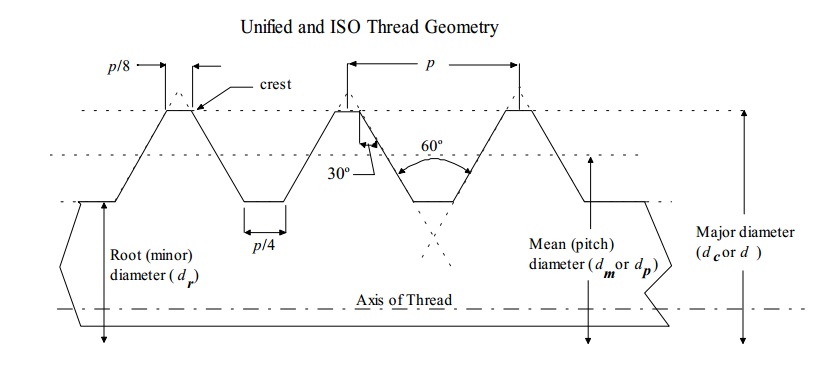

مشخصات رزوه

گام (Pitch/p): فاصله بین رزوه های پشت سر هم که نسبت به محور رزوه موازی می باشند.

لید (Lead/L): فاصله ای که یک رزوه می پیماید هنگامی که به اندازه یک دور، دور محور پیچ می چرخد.

TPI/n: تعداد رزوه ها در هر اینچ که به وسیله فرمول p=1/n به تعداد گام ارتباط پیدا می کند.

قطر ریشه/قطر کوچک (Root/minor Diameter): کوچکتربن قطر در رزوه (dr )

قطر بزرگ (Major Diameter): بزرگترین قطر رزوه ( dc)

قطر متوسط (Mean/Pitch Diameter): قطر متوسط رزوه ( dm)

زاویه لید: زوایه ای که راستا و جهت رزوه را مشخص می کند.

زاویه هلیکس: زاویه بین محور رزوه و زاویه لید



برای آشنایی با انواع گیج برو نرو رزوه اینجا کلیک نمایید.
