گام ابزار و Zn

هنگام انتخاب مناسب ترین تعداد دندانه برش موثر Zc برای عملیات ماشینکاری، بسیار مهم است که گام (فاصله بین لبه های برشی) در نظر گرفته شود. تمام ابزارهای برشی سندویک در گام های با اندازه منظم موجود می باشد. بسته به اندازه و تعداد لبه های برشی، بعضی از ابزارهای برشی دارای اینسرت با گام متغیر می باشد (اندازه نامساوی دندانه ها اطراف ابزار برشی).

ابزارهای برشی گام متغیر بسیار پرمزیت هستند زیرا آنها ارتعاشات هارمونیگ را می شکنند و در نتیجه استحکام را بالا می برند، بخصوص هنگامی که اندازه ae زیاد باشد و طول ابزار نیز باند باشد.

گام ابزار معمولا روی موارد زیر تاثیرگذار می باشد:

  • کارایی
  • یکنواختی
  • مصرف انرژی
  • متریال قطعه کار مناسب

با زیاد کردن تعدادلبه های برشی، پیشروی میز می تواند افزایش پیدا کند؛ درحالی که سرعت برش و پیشروی به ازای هر داندانه ثابت باشد، بدون ایجاد حرارت بیش از حد در لبه های برشی.

اگرچه افزایش تعداد لبه های برشی طراحی ابزار را دستخوش تغییر قرار می دهد.  فاصله کمتر بین لبه های ابزار یعنی فضای کمتری برای خالی شدن براده باقی می ماند، درنتیجه بیشتر موارد گام ابزار ثابت می باشد.

توان مورد نیاز معمولا فاکتوری است که تعداد لبه های برشی ممکن در عملیات ماشینکاری را محدود می کند. سندویک سه گام مختلف را برای بهینه کردن عملیات ماشینکاری پیشنهاد می دهد.

خشن: L   نزدیک: M    خیلی نزدیک: H

ابزارهای برشی با گام کمتر هنگامی استفاده می شود که استحکام خوب است و ae کم مورد نیاز می باشد. این باعث اطمینان می شود که همیشه بیش از یک ابزار درگیر برش می باشد.

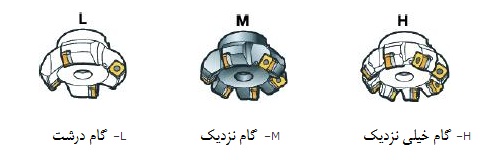

گام درشت، گام نزدیک و گام بسیار نزدیک

گام درشت –L

ابزارهای برش با گام متفاوت  با گام درشت

  • اولین انتخاب برای عملیات ماشینکاری ناپایدار به علت وجود نیروهای برشی کم
  • توان محدود
  • ابزار با طول بلند
  • عملیات شیار زنی بزرگ
  • براده های بلند طبق متریال ISO N

گام نزدیک –M

ابزار برشی با گام مساوی یا مختلف با تعداد دندانه های متوسط

  • اولین انتخاب برای خشن تراشی در شرایط پایدار
  • کارایی مناسب
  • فضای براده خوب برای خشن تراشی در متریال ISO P,M,S

گام خیلی نزدیک –H

ابزار برشی با گام مساوی با ماکزیمم تعداد اینسرت

  • اولین انتخاب برای کارایی بالا با ae پایین (بیش از یک دندانه درگیر باشد)
  • خشن تراشی و فینیش در متریال ISO K
  • خشن تراشی در متریال ISO S همراه با اینسرتهای گرد

اضافه شدن پسوند X

نکته: اضافه شدن X به کد قطعه، ورژنی از قطعه را نشان می دهد که گام نزدیک تری نسبت به حالت پایه دارد.
