زاویه ورود (entering angle) و زاویه آزاد اصلی (lead angle)

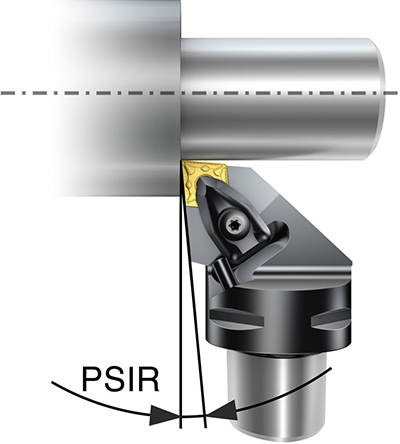

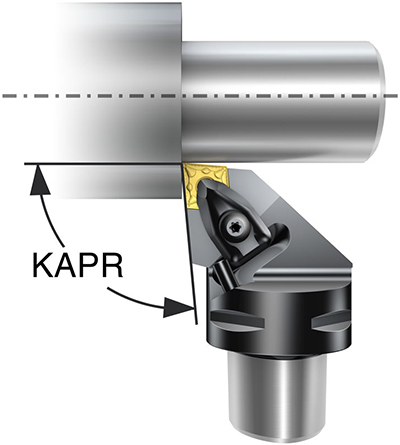

زاویه ورود (KARP) و زاویه آزاد اصلی (PSIR) زاویه بین لبه برشی و جهت پیشروی می باشد. این زاویه، زاویه مهمی در انتخاب ابزار تراشکاری مناسب برای یک عملیات خاص می باشد و بر روی پارامترهای زیر بیشترین تاثیر را دارد.

  • تشکیل براده
  • جهت نیروهای برشی
  • طول لبه برشی در هنگام برش

زاویه ورود بزرگ و زاویه آزاد اصلی کوچک

نیروها به سمت نگهدارنده ابزار می باشد و تمایل کمتری به ارتعاش در ابزار موجود می باشد.

  • قابلیت ماشینکاری پیشانی
  • نیروهای برش بیشتر، به خصوص در لحظه ورود و خروج ابزار
  • تمایل به خوردگی ابزار و ایجاد ناحیه حرارتی در نوک ابزار

زاویه ورود کوچک و زاویه آزاد اصلی بزرگ

  • کاهش فشار روی لبه برشی
  • تولید براده نازک تر = پیشروی بیشتر
  • کاهش سایش نوک اینسرت
  • عدم توانایی در پیشانی تراشی 90 درجه
  • افزایش نیروهای شعاعی به سمت قطعه کار که موجب به تمایل ابزار به ارتعاش می شود.
